一、产品总述

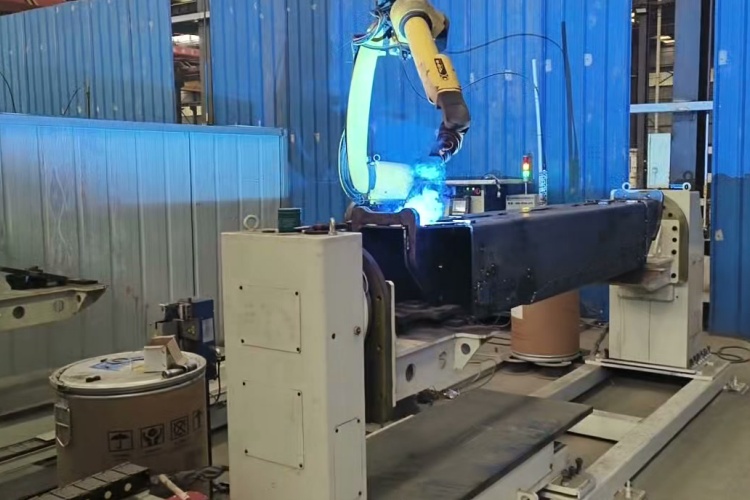

水平翻转变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中关键的姿态调整单元。它通过机械结构实现工件在水平面内的翻转与回转运动，将原本需人工调整位置的复杂焊缝，稳定置于最佳焊接角度。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着“让焊枪始终面对平焊位”的基础支撑作用，是提升产线一致性、减少返修、降低人工依赖的核心配套装备。

二、产品核心作用
工厂实际焊接中，大型结构件常因空间受限、焊缝分布不均，导致仰焊、立焊、横焊比例高，易出现咬边、未熔合、成形不良等问题。水平翻转变位机可完成工件自动翻转、连续回转、精准升降及多角度对位，使复杂空间焊缝逐步转化为近似平焊位作业。这不仅缓解了焊工长时间仰头、弯腰、攀爬等高强度操作，更显著减少了焊接死角，改善熔池流动性与焊缝成型质量，同步提升单班产量与一次合格率。

三、主流产品分类
按结构形式分为单臂式、双座式、门架式；按轴数配置分为单轴、双轴、三轴（含翻转+回转+升降）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式刚性头尾架；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件定制型。

四、整机结构与工作原理
设备主体由高强度焊接机架、高精度回转支承、减速传动系统、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后，驱动电机经减速器带动回转支承旋转，配合翻转机构完成姿态变换；锁紧结构确保焊接过程无微动偏移；导电装置保障焊接电流稳定导入工件；支持与机器人外部轴联动、离线编程轨迹映射、与滚轮架协同启停等成熟集成方式。

五、产品核心优势
结构设计充分考虑重载工况下的刚性冗余，整机运行平稳无抖动；重复定位精度满足常规焊接工艺要求；多种接口形式兼容不同品牌机器人与焊机；传动系统故障点少，关键部件寿命长；多重机械与电气互锁保障操作安全；整机防护等级适配车间油雾、粉尘、焊烟环境，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器、钢结构与管道制造、汽车底盘及支架、风电塔筒与法兰、食品医药罐体、化工储运容器、五金结构件加工等行业。可稳定承载筒体类、环形法兰、箱型梁柱、L型支架、带凸台异形件等常规及非标焊接工件，兼顾外形尺寸差异与重心变化适应性。

七、配套搭配设备
可独立作为手动或半自动焊接工位使用，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、快换式专用夹具等协同集成，构成从上料、定位、焊接到下料的全流程自动化解决方案。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移距离、所需翻转角度范围与回转连续性、升降行程需求、中心通孔直径、是否需多轴联动、是否对接现有机器人品牌协议、现场地面承重与空间限高等实际工况，避免功能冗余或能力不足。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期补充或更换；每季度清洁并润滑回转支承齿圈与滚道；核查线路护套完整性及接线端子紧固状态；半年校验锁紧机构响应时间与夹持力；定期清理导电铜排氧化层，保持搭铁接触可靠；机身外露金属面视环境定期除锈补漆，防止焊渣飞溅腐蚀。

立足焊接本质，回归工艺本源。水平翻转变位机不是炫技的终端，而是沉在产线深处、日复一日托起焊缝质量的务实担当。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与真实场景反馈打磨每一台设备——让自动化，真正服务于人，也成就于人。
