一、产品总述
侧倾式变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中不可或缺的核心配套单元。它通过机械结构实现工件的空间姿态调整，使焊缝始终处于平焊或船形焊等最优焊接位置。在传统手工焊向自动焊、机器人焊升级过程中，侧倾式变位机承担着“工件搬运员+姿态调度员”的双重角色，广泛应用于批量焊接、多面焊缝连续作业及复杂结构件的全流程焊接工序中，是提升产线柔性、保障焊接一致性的重要物理基础。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝成形波动大、死角焊缝返修率高等问题。侧倾式变位机通过自动完成工件的翻转、回转、升降与角度精确定位，将原本需人工翻面、搭架、反复调整的作业，转化为程序化、可重复的姿态控制动作。不仅显著降低操作者劳动强度和高空/受限空间作业风险，更使焊枪路径更顺畅、熔池状态更稳定，从而提升焊缝一次合格率与表面成型质量，为规模化、标准化焊接提供可靠支撑。

三、主流产品分类
按结构形式分为单座式、双座式、龙门框架式；按轴数配置分为单轴、双轴、三轴（含倾翻+回转+升降）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件快换型等。

四、整机结构与工作原理

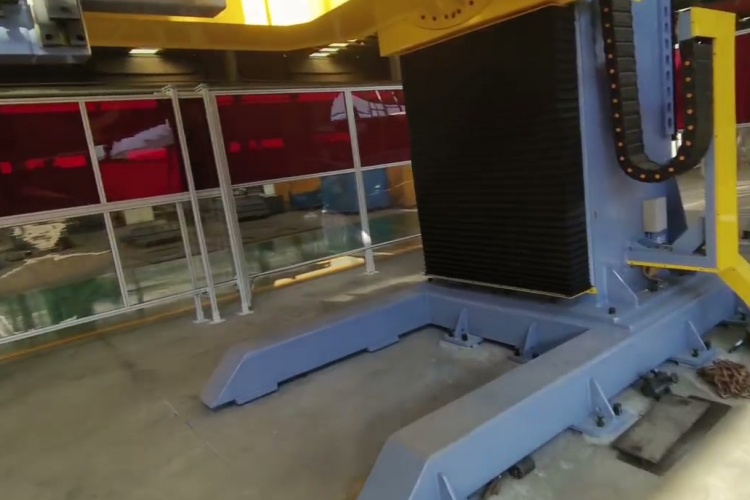

侧倾式变位机由高强度焊接机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/液压双重锁紧机构、导电搭铁装置、工业级PLC控制系统及人机交互终端组成。运行时，控制系统依据预设工艺参数，驱动各执行单元同步动作：倾翻轴实现±90°或更大范围翻转，回转轴完成360°无极调速旋转，升降机构调节工件中心高度。支持与焊接机器人共用同一控制系统，实现外部轴联动；兼容离线编程路径导入；可与滚轮架电气联锁，形成复合运动轨迹。

五、产品核心优势
整机采用重载结构设计，刚性强、振动小；传动系统经长期负载验证，运行平稳、噪音低；定位重复精度满足常规焊接工艺要求；接口标准统一，可适配主流品牌机器人及焊机；关键部件防护等级高，适应粉尘、油雾、高温等典型车间环境；故障点少、维护窗口清晰，平均无故障运行时间长；具备安全急停、超限保护、断电自锁等多重保障机制，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、大型钢结构与管道工程、汽车底盘及副车架产线、风电塔筒与轴承座加工、食品医药罐体、化工储罐、五金结构件批量焊接等领域。可稳定承载筒体类（如封头对接）、环形法兰、箱型梁柱、H型钢构件、带耳板异形支架等多种常规及非标焊接工件。

七、配套搭配设备

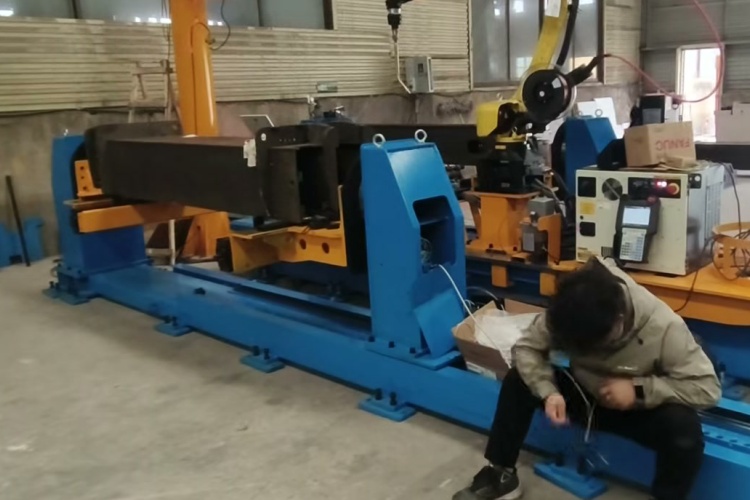

可独立作为手动/半自动焊接工位使用，亦可与弧焊机器人、埋弧焊操作机、气体保护焊机、数控滚轮架、专用夹具系统等协同集成，构成从上料、定位、焊接到下料的全闭环自动化焊接单元，满足单工序强化或整线智能化升级需求。

八、科学选型要点
选型应综合评估工件最大负载与重心偏移量、所需倾翻角度与回转范围、升降行程是否匹配焊接工位高度、通孔直径是否满足轴类件穿入、轴数配置是否匹配焊缝分布特征、是否需与机器人共用控制系统、现场地面承重与空间净高条件等实际工况，避免功能冗余或能力不足。

九、日常维保注意事项
定期对减速机加注指定型号润滑脂；每季度检查回转支承齿面磨损与密封状态；清理电控柜通风口及线路接插件灰尘；校验锁紧机构夹紧力与响应时效；检测导电铜带接触电阻与磨损程度；对机架焊缝及漆面开展周期性除锈补漆，防止应力腐蚀。

立足焊接本质，回归工艺本源。侧倾式变位机不追求炫技式参数堆砌，而以扎实结构、稳定输出与长久适配性，成为工厂迈向高效、可控、可持续焊接生产的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用可验证的结构逻辑与可落地的工艺理解，助力每一条产线稳扎稳打，智造有度。
