一、产品总述
大吨位变位机是焊接自动化生产线中关键的基础配套工装设备，专为承载与精确定位重型、大型焊接工件而设计。在工程机械结构件、压力容器筒体、风电塔筒、大型罐体等批量焊接场景中，该设备承担着工件姿态调整的核心任务。它不是孤立运行的单机，而是整条智能焊接产线的“承重支点”与“姿态中枢”，支撑传统焊接由人工经验向程序化、标准化、可重复作业升级，切实助力企业完成从单工序改进到整线智能化改造的务实跨越。

二、产品核心作用
工厂一线普遍面临焊缝位置复杂、人工翻转困难、仰焊/立焊比例高、焊缝成形一致性差等问题。大吨位变位机通过稳定可靠的自动翻转、连续回转、多向升降及精准角度对位功能，将焊缝始终调整至平焊或船形焊位，显著减少焊接死角，降低焊工操作难度与体力消耗。同时，配合机器人或自动焊枪，可实现长焊缝连续跟踪、多层多道稳定堆焊，有效提升焊缝一次合格率与整体成型质量，让“焊得稳、焊得匀、焊得准”成为常态。

三、主流产品分类
按结构形式分为：L型、C型、U型、双座式、门架式；
按轴数配置分为：单轴（回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）、四轴及以上联动机型；
按驱动方式分为：伺服电机驱动、液压驱动、变频电机驱动；
按头尾架配置分为：固定头架+活动尾架、双活动头尾架、一体式刚性头尾架；
按工件适配性分为：筒体专用型、环形件专用型、箱体类通用型、异形结构件定制型。

四、整机结构与工作原理

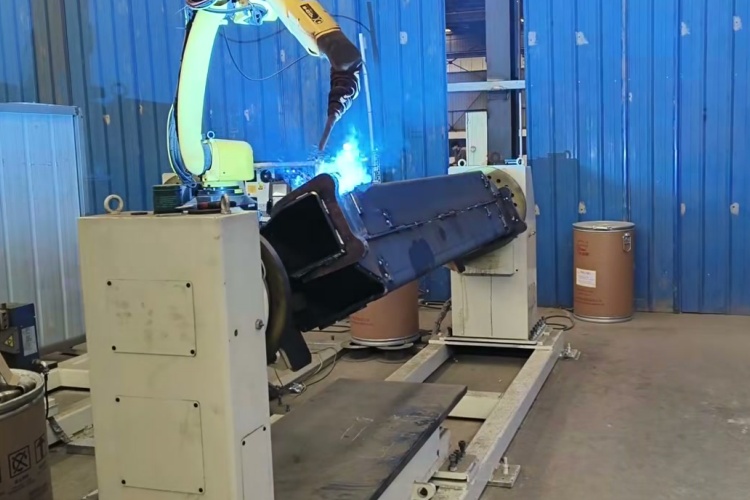

大吨位变位机由高强度焊接机架、大承载回转支承、精密减速传动系统、机械/液压双重锁紧结构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后，通过伺服系统驱动各执行轴同步动作，实现工件姿态精准调整；支持与焊接机器人作为外部轴联动，兼容主流品牌离线编程系统；亦可与滚轮架集成，构成“变位+支撑+驱动”一体化作业单元，满足长筒类工件全位置焊接需求。

五、产品核心优势
结构刚性强、重心低、抗扭变形能力突出；运行平稳无抖动，低速启停响应灵敏；重复定位精度达±0.1°以内；接口开放、通信协议兼容性强，可无缝接入现有MES或产线中控系统；关键部件选材考究、防护等级高，适应粉尘、油雾、高温等典型车间环境；故障点少、维护路径清晰，连续运行可靠性高，是无人化焊接产线中真正经得起长期负荷考验的“硬核工装”。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、新能源风电装备、汽车底盘及重型零部件、食品医药罐体、船舶分段、五金结构件加工等行业。适配工件涵盖直径Φ800mm以上筒体、外径≥3m的环形法兰、重量超5吨的箱型梁结构、带凸台/支耳的异形构件，以及各类非标重型焊接组合件。

七、配套搭配设备
可独立用于人工半自动焊接工位，更常与6轴焊接机器人、龙门式焊接操作机、自动埋弧焊机、气体保护焊机协同作业；支持与滚轮架、专用夹具、清枪站、烟尘净化系统等集成，构成模块化、柔性化、可扩展的自动化焊接工作站或整线解决方案。

八、科学选型要点
选型需综合评估：工件最大负载与重心偏移距离、所需回转角度范围（0–360°或限位区间）、升降行程要求、中心高及通孔尺寸、是否需多轴联动、是否接入机器人系统、现场地面承重与空间净空条件等。切忌仅以吨位为唯一依据，重心控制与动态惯量匹配才是保障运行精度与安全的关键。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚道；核查锁紧机构动作有效性与压紧力衰减情况；检测导电搭铁线路通断与接触电阻；巡查电缆拖链走向与护套磨损；对机架焊缝及底座地脚螺栓进行目视与力矩复检；潮湿或腐蚀性环境需加强表面除锈与防锈涂层维护。

立足制造本质，赋能焊接升级。大吨位变位机不追求参数堆砌，而专注解决真实产线中的姿态难题——它是焊工背后的稳定支点，是机器人眼中的可靠坐标，更是徐州小树自动化深耕焊接工装领域十余年来，以扎实结构、可靠性能与落地思维交付给中国制造业的一份务实答卷。
