一、产品总述
重型升降翻转变位机是一种专为中大型焊接工件设计的多功能位置调整装备，属于焊接自动化生产线中不可或缺的核心配套工装。在传统手工或半自动焊接向智能化、柔性化升级过程中，该设备承担着工件姿态动态适配的关键任务。它不是孤立运行的单体设备，而是焊接工艺链中承上启下的“姿态中枢”——将复杂焊缝主动送入最佳焊接位置，使机器人或自动焊枪始终处于高效、稳定、可达的作业区间，切实支撑产线节拍提升与工艺一致性保障。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部角焊缝难以覆盖、异形件多面焊需反复吊装等问题。重型升降翻转变位机通过集成升降、翻转、回转、角度微调等多重运动功能，实现工件空间姿态的精准可控调节。操作人员无需攀高、无需撬动、无需多次吊运，即可将任意焊缝平稳送至平焊或船形焊位；有效规避人工视角盲区，减少焊偏、未熔合、咬边等缺陷，显著改善焊缝成型质量与外观一致性，同时大幅降低一线焊工劳动强度和高空/受限空间作业风险。

三、主流产品分类
按结构形式分为立式、卧式、龙门式；按轴数配置分为双轴（翻转+回转）、三轴（增加升降）、四轴（含倾斜或辅助摆动）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为单驱头架+从动尾架、双驱同步头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体卧式型、箱体夹持型等。

四、整机结构与工作原理
设备主体由高强度焊接机架、高承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，各运动轴经PLC编程协调控制，支持伺服电机高精度同步联动；可作为机器人第七轴外部轴接入焊接系统，兼容主流品牌机器人离线编程路径规划；亦可与滚轮架电气联锁，实现筒体连续旋转与定点翻转的复合动作，满足多工序协同节拍要求。

五、产品核心优势
结构刚性强，重载下变形量小；运行低速平稳、启停无冲击；重复定位精度达±0.1°以内；接口开放，可匹配不同品牌机器人与焊机；关键部件防护等级高，适应粉尘、油雾、飞溅等典型车间环境；锁紧可靠、制动响应快，整机故障率低，平均无故障运行时间长；具备急停、超限、过载、失电抱闸等多重安全机制，适配无人值守智能产线长期稳定运行。

六、适用行业与适配工件
广泛应用于工程机械主机厂、压力容器制造企业、大型钢结构及管道工程公司、新能源汽车底盘与电池托盘产线、风电塔筒与轴承座加工基地、食品医药罐体制造商、以及各类五金结构件批量生产企业。适配工件涵盖直径Φ600mm以上的筒体类、外径≥800mm的环形法兰、长宽高超3m的大型箱体、重心偏移明显的异形支架及组合结构件等。

七、配套搭配设备

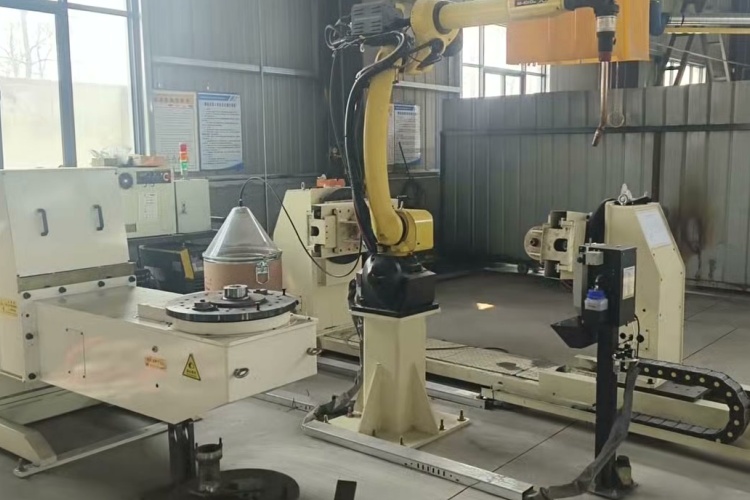

可独立用于人工焊接工位的姿态调整，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机协同作业；支持与标准滚轮架、V型托架、专用夹具集成使用；亦可作为模块嵌入全自动焊接产线，与上料桁架、视觉定位系统、MES数据采集终端形成闭环控制。

八、科学选型要点
选型须综合评估工件最大负载重量及重心距分布、所需翻转角度范围（如±90°或±120°）、升降行程需求、通孔直径或夹持空间尺寸、是否需多轴联动编程、现场地面承重与高度净空、以及是否需接入现有自动化系统等实际条件，避免“大马拉小车”或“小马拉大车”，确保功能匹配、空间适配、系统兼容。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑脂；每季度核查回转支承齿面磨损及密封状态；保持电缆拖链运行顺畅，防护软管无破损；每月校验锁紧机构夹紧力与响应时效；清理导电铜刷接触面氧化层，确保搭铁电阻＜4Ω；对机身外露金属件定期除锈补漆，防止焊渣飞溅腐蚀。

立足焊接本质，回归工艺本源。重型升降翻转变位机不追求炫技参数，而以扎实结构、可靠动作与长久服役能力，成为智能制造落地过程中最值得信赖的“工件搬运者”与“姿态定义者”。徐州小树自动化深耕焊接工装领域多年，坚持用真实场景验证设计，让每一台设备都经得起产线日复一日的严苛考验。
