一、产品总述
环形双回转变位机是一种专为中大型结构件焊接工艺设计的高精度、多自由度工装设备，属于焊接自动化生产线中不可或缺的核心配套工装。它广泛应用于从单站机器人焊接单元到整线集成化智能产线的各类场景，在传统焊接向自动化、柔性化升级过程中，承担着工件姿态动态调整与精确定位的关键任务。其本质是通过机械结构重构人工作业视角，将复杂空间焊缝“摆正”至最优焊接位置，从而为焊接质量稳定性和节拍可控性提供基础保障。

二、产品核心作用
在实际工厂焊接作业中，人工翻转大型工件耗时费力、定位不准，易造成焊缝偏移、熔深不均、飞溅遮挡等质量问题；高空、狭小或倾斜位置焊接更存在明显安全风险。环形双回转变位机通过同步实现工件的水平回转（绕Z轴）与垂直翻转（绕X轴），配合可选升降与角度微调功能，使任意方位焊缝都能被调整至平焊或船形焊位置。这不仅显著减少焊工重复性体力劳动，更从根本上改善焊缝成型一致性，降低返修率，提升一次合格率与整体产出效率。

三、主流产品分类
按结构形式分为立式环形、卧式环形、龙门式环形三类；按轴数配置分为双轴（回转+翻转）、三轴（增加升降）、四轴（含角度微调）机型；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架结构分为单驱动头架+从动尾架、双驱动头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、风电法兰专用型、罐体卧式专用型等。

四、整机结构与工作原理

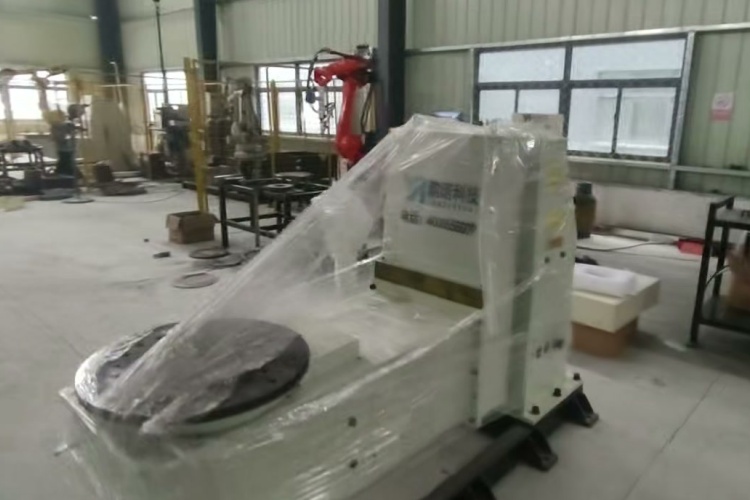

设备主体由高强度焊接机架、高刚性回转支承、精密减速传动系统、气动/液压锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动伺服电机经减速器带动回转与翻转轴同步动作，通过编码器反馈实现闭环定位；支持与焊接机器人建立外部轴通信，兼容主流品牌机器人离线编程路径规划；亦可与滚轮架联动实现长筒体连续变位，或作为焊接操作机的承载平台协同作业。

五、产品核心优势
结构采用整体式箱型焊接底座与加强筋布局，抗扭刚性强；双回转运动平稳无抖动，重复定位精度优于±0.1°；锁紧机构响应迅速、夹持可靠；导电系统接触稳定，有效抑制焊接高频干扰；整机防护等级满足车间油雾、粉尘环境长期运行要求；平均无故障运行时间达8000小时以上，适配7×24小时连续生产及无人值守焊接产线。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘副车架、风电塔筒法兰、液化气储罐、不锈钢罐体、农机具异形支架等制造领域。可稳定承载筒体类、环盘类、箱体类、多面体框架类及带局部凸台/凹槽的异形结构件，工件外径与轮廓尺寸适应范围广。

七、配套搭配设备

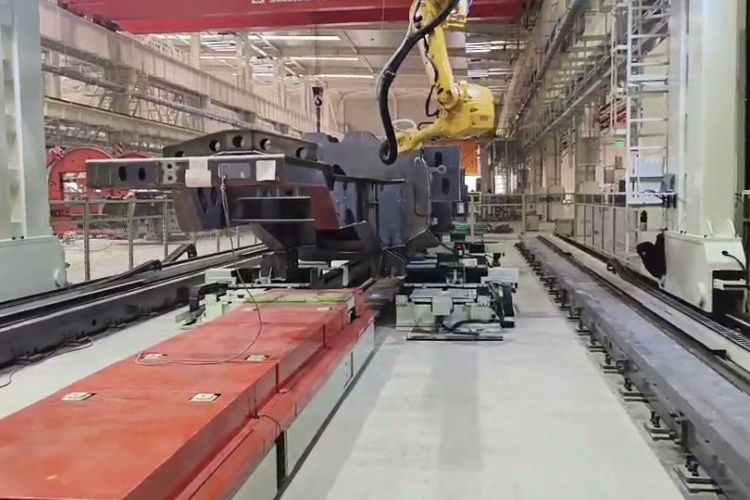

可独立作为手动/半自动焊接工作站核心工装，亦能无缝对接弧焊机器人、激光焊机、等离子焊机、焊接操作机等热源设备；常与主动/被动滚轮架组合用于长轴类工件；支持加装专用快换夹具、液压压紧模块、视觉寻位接口，便于集成于MES管控下的柔性焊接产线。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°连续或限位）、翻转角度需求（常见±135°）、是否需要升降补偿、中心通孔直径、现场地基承重条件、与机器人通信协议匹配性及周边设备接口预留空间，避免单纯以吨位或外形尺寸为唯一依据。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、补注防腐润滑脂；定期紧固锁紧气缸螺栓与导电铜辫连接点；检查线路护套完整性，防止焊渣灼伤；对机身焊缝与漆面开展季度除锈补漆；长期停用时应保持翻转轴处于水平状态并断电锁定。

立足焊接本质，回归工艺本源。环形双回转变位机不是炫技的装备，而是让焊缝更稳、让产线更顺、让制造更踏实的工业基石。徐州小树自动化深耕焊接工装十余年，坚持用可靠结构、扎实工艺与务实服务，助力中国制造业在自动化升级路上走得更稳、更远。
