一、产品总述
U 型双回转变位机是一种专为焊接自动化产线配套设计的高适配性工装设备。它不属于独立焊接设备，而是焊接工艺系统中不可或缺的“姿态调整中枢”。在传统手工焊向机器人焊接升级过程中，该设备承担着工件空间姿态动态调整的关键任务，广泛应用于中大型结构件的批量焊接场景。其核心价值在于将复杂空间焊缝转化为机器人可达、易控、稳定的平角或船形焊位置，显著降低工艺实现难度，是企业推进焊接智能化改造的基础性硬件保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊飞溅多、立焊熔池难控、筒体内部焊缝无法覆盖等问题。U 型双回转变位机通过双轴协同运动，可精准完成工件的自动翻转、连续回转、升降微调与角度对位，使任意焊缝始终处于最优焊接姿态。这不仅减少了人工反复吊装、翻转、定位的作业频次，更从根本上改善了焊缝成型均匀性，降低了未熔合、气孔、咬边等缺陷发生率，同时大幅减轻操作者劳动强度，提升现场作业安全性。

三、主流产品分类
按结构形式分为：一体式U型架、分体式U型架；
按轴数配置分为：双回转轴（T-B轴）、三轴联动型（含升降轴）；
按驱动方式分为：伺服电机驱动、变频电机驱动；
按头尾架形式分为：双主动驱动型、主动+从动组合型；
按工件适配性分为：通用型、筒体专用型、箱体夹持型、异形件定制型。

四、整机结构与工作原理

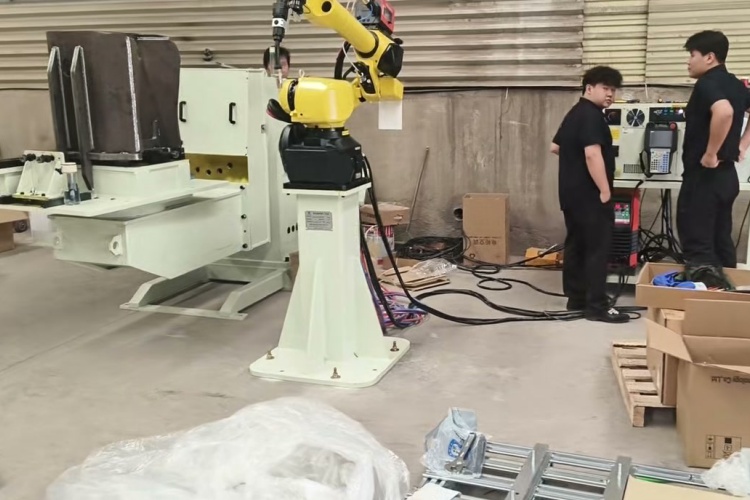

U 型双回转变位机由高强度焊接机架、高精度回转支承、伺服/变频传动系统、液压/机械锁紧机构、导电搭铁装置及PLC控制系统组成。运行时，控制系统依据预设程序驱动两组回转轴同步动作，实现工件绕水平轴（B轴）翻转与绕垂直轴（T轴）回转的复合运动。设备支持与焊接机器人共用同一控制平台，可接入离线编程系统，实现轨迹联动；亦可与滚轮架集成，形成“回转+轴向移动”双自由度协同，满足长筒类工件全位置焊接需求。

五、产品核心优势
结构刚性强，整机重心低，满载运行无晃动；回转平稳性好，启停无冲击，长期使用定位重复精度稳定；锁紧机构响应快、保持力足，有效抵抗焊接反作用力；接口标准化程度高，可无缝对接主流品牌机器人及焊机；关键部件防护等级达标，适应粉尘、焊烟、油污等典型车间环境；整机故障率低，平均无故障运行时间长，适配7×24小时连续生产节拍。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架、风电塔筒与轴承座、食品医药罐体、化工储罐、五金结构件等行业。可稳定承载筒体类（含封头对接）、环形法兰、箱型梁柱、L/T型支架、多面体框架及部分异形焊接结构件，对工件外形包容性较强。

七、配套搭配设备
U 型双回转变位机可独立用于半自动焊接工位，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机等组成智能焊接单元；亦可与滚轮架、托辊组、专用夹具联用，构建柔性化焊接产线；支持接入MES系统，实现设备状态监控与工艺参数追溯。

八、科学选型要点
选型需综合评估：工件最大负载及重心偏移距离、所需回转角度范围（如±135°或±180°）、升降行程要求、通孔内径尺寸、是否需第三轴联动、与机器人外部轴的通信协议兼容性、现场地基承重与空间净高条件等。建议结合具体工件图纸与工艺流程开展匹配验证。

九、日常维保注意事项
定期检查减速机润滑油质与液位，按周期更换；每季度清洁并润滑回转支承齿圈与滚道；检查电缆拖链走向及护套完整性；校验锁紧机构压紧力与响应时间；维护导电铜带接触面清洁度与紧固状态；对机架焊缝及漆面进行锈蚀点排查与补漆防护。

立足焊接本质，回归工艺本源。U 型双回转变位机不追求炫技式功能堆砌，而以扎实结构、可靠运行与深度工艺适配，成为智能制造落地过程中真正“扛得住、用得久、改得顺”的工装基石。徐州小树自动化深耕焊接工装领域多年，坚持用可验证的稳定性与可复制的实用性，助力企业一步一个脚印，走实焊接自动化升级之路。
