一、产品总述
双立柱双回转变位机是一种专为中大型结构件焊接工艺设计的高刚性、多自由度工件定位与姿态调整装备，属于焊接自动化生产线中不可或缺的核心配套工装。在传统手工焊向机械化、智能化升级过程中，该设备承担着将复杂工件精准送入最佳焊接位置的关键任务，广泛应用于批量稳定生产的焊接车间，是实现“焊枪不动、工件动”高效作业模式的基础支撑。

二、产品核心作用
工厂实际焊接中常面临焊缝空间分布广、接头方位多变、人工翻转费力且精度差等问题。双立柱双回转变位机通过集成回转、翻转、升降及角度微调功能，可自动完成工件的多维姿态变换，使各类焊缝始终处于平焊或船形焊位置。有效规避因视角受限导致的熔深不均、飞溅堆积、咬边气孔等缺陷，显著减少返修率；同时降低焊工登高、扭转、仰焊等高风险动作频次，提升作业安全性与劳动舒适度。

三、主流产品分类
按行业通用划分方式，双立柱双回转变位机主要包括以下五类：按结构形式分为标准型、加高型、低重心型；按轴数配置分为双轴（回转+翻转）、三轴（增加升降）、四轴（含角度微调）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为双驱动式、单驱动+从动式、浮动尾架式；按工件适配性分为通用型、筒体专用型、箱体夹持型、环形件定心型等。

四、整机结构与工作原理
设备主体由双立柱机架、高强度回转支承、精密传动系统（含减速机与联轴器）、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，通过预设程序控制各轴协同动作，实现工件平稳启停与精确定位；支持与焊接机器人共用同一控制系统，可作为外部轴参与路径规划，兼容主流品牌机器人离线编程系统；亦可与滚轮架联动，实现长筒类工件连续变位焊接。

五、产品核心优势
结构采用整体铸造+厚板焊接双立柱框架，抗扭刚性强；回转与翻转运动经动态平衡校验，空载/负载运行均无明显抖动；重复定位精度可达±0.1°以内；模块化设计便于后期功能扩展；关键部件选用工业级防护等级元器件，适应粉尘、油雾、高温等典型车间环境；整机安全联锁完备，急停响应及时，满足无人化产线长期连续运行要求。

六、适用行业与适配工件

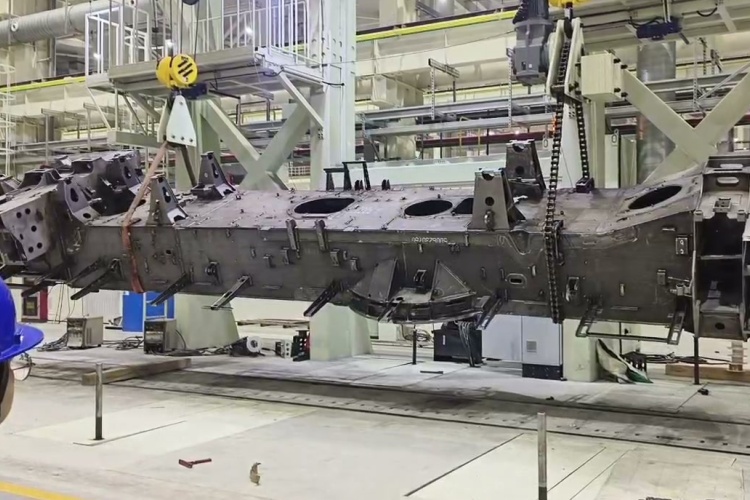

已成熟应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架与电池托盘、风电塔筒法兰、液化气罐体、不锈钢水箱及各类五金金属结构件的焊接工序。适配工件涵盖直径Φ300mm至Φ3500mm的筒体、外径≤4000mm的环形法兰、长宽高≤6000×3000×2500mm的箱体结构，以及重心偏移明显的异形焊接构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位使用，更常见于与6轴焊接机器人、龙门式焊接操作机、自动埋弧焊机、气体保护焊机等组成柔性焊接单元；支持与主动/被动式滚轮架同步控制，实现大直径回转体全周 seam tracking 焊接；亦可集成快换夹具系统，适配多品种小批量生产场景。

八、科学选型要点
选型需综合评估：工件最大质量及重心偏移距离、所需最小回转半径与最大翻转角度、升降行程需求、中心通孔尺寸是否满足吊装或穿轴要求、是否需接入MES系统、现场地面承重与空间净高条件等。建议结合具体工艺卡与节拍要求，优先验证设备在极限工况下的姿态稳定性与重复精度。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时对回转支承齿面清洁并加注极压锂基脂；定期紧固传动链条张紧度与锁紧螺栓；检查导电铜带磨损情况，确保搭铁电阻＜4Ω；电气线路须防油防水，避免硬折弯；金属外露面宜半年做一次除锈补漆处理，防止焊渣飞溅腐蚀。

双立柱双回转变位机不是简单的“翻转架子”，而是焊接工艺数字化落地的物理支点。它以扎实的结构、可靠的逻辑和开放的接口，默默支撑起一条条智能焊接产线的稳定运行。徐州小树自动化持续深耕焊接工装领域，坚持用工程思维做设备，让每一次变位都成为质量提升的确定性动作。
