一、产品总述
简易手摇变位机是一种结构简洁、操作直观的焊接辅助工装设备，属于焊接自动化生产线中不可或缺的基础配套装备。它不依赖复杂电控系统，以人力驱动实现工件姿态调整，在中小批量生产、多品种切换、技改过渡期及预算可控的产线升级场景中广泛应用。该设备主要用于将待焊工件进行翻转、回转或倾斜定位，使焊缝始终处于平焊或船形焊位置，是传统手工焊向半自动、自动化焊接平稳过渡的关键环节，也是提升焊接一致性与降低人工依赖的实际抓手。

二、产品核心作用
在实际焊接作业中，工人常因工件姿态固定而频繁攀爬、弯腰、仰焊，导致焊缝成形差、飞溅多、返修率高，且存在滑跌、弧光灼伤等安全风险。简易手摇变位机通过手摇方式完成工件的水平回转、垂直翻转、角度微调及高度适配，有效消除焊接死角，保障焊枪可达性；减少人为体位变化带来的操作误差，显著改善焊缝余高、熔深与成型均匀性；同时大幅降低焊工劳动强度，延长单班有效作业时间，为稳定输出合格焊缝提供基础工装保障。

三、主流产品分类
按行业通用分类方式，简易手摇变位机主要包括以下五类：按结构形式分为立式、卧式、L型及落地式；按轴数配置分为单轴、双轴（回转+翻转）及三轴（含升降）；按驱动方式分为纯手摇式、手摇+机械自锁式、手摇+蜗轮蜗杆增力式；按头尾架形式分为单驱头架+从动尾架、双驱头尾架、无尾架悬臂式；按工件适配性分为筒体专用型、环焊专用型、箱体支撑型及异形件通用平台型。

四、整机结构与工作原理

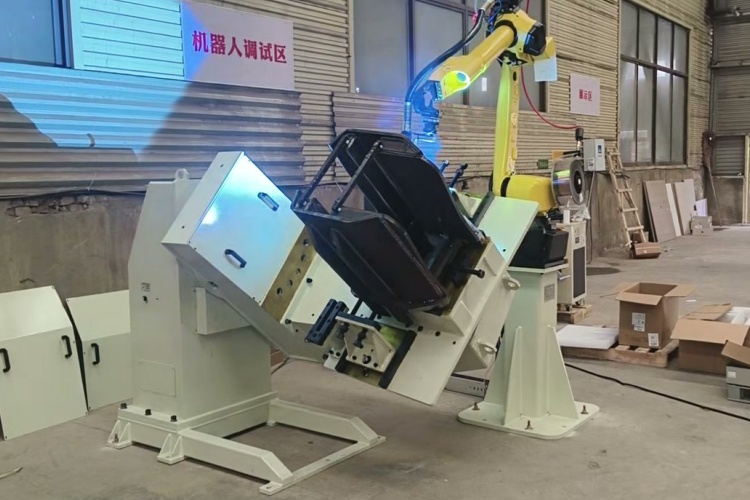

设备主体由高强度焊接机架、精密回转支承、蜗轮蜗杆减速传动机构、机械式锁紧装置、导电搭铁组件及基础控制接口组成。手摇输入经减速机构放大扭矩后驱动回转支承，带动工作台平稳旋转；锁紧结构确保工件定位后无偏移；导电装置保障焊接电流可靠引出，避免打火损伤。设备支持PLC信号接入，可与机器人外部轴协同动作；部分机型预留滚轮架联动接口，实现变位—滚动同步控制；亦兼容离线编程路径规划，满足智能产线基础集成需求。

五、产品核心优势
结构刚性强，整机重心低、底座宽厚，运行无晃动；传动系统经长期工况验证，回转平稳、无爬行；机械锁紧响应快、重复定位精度满足常规焊接工艺要求；适配范围广，可对接不同尺寸夹具与工件接口；故障点少、维护门槛低，关键部件寿命长；整机防护等级与接地设计符合GB/T 5226.1工业电气安全规范，具备基础人机安全冗余；可无缝嵌入无人化焊接单元，作为智能产线中的可靠执行终端。

六、适用行业与适配工件
广泛应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金金属框架等制造领域。适配工件涵盖直径300mm至2000mm级筒体、外径≤1800mm环形法兰、长宽高≤3500×2000×1500mm箱体类结构、以及带凸台、筋板、斜面的异形焊接构件。

七、配套搭配设备
可独立用于手工/半自动焊作业，亦常与焊接机器人、焊接操作机、主动式滚轮架、埋弧焊机、气体保护焊机及专用液压夹具组合使用。在产线集成中，既可作为单工位变位单元，也可与输送线、翻转机、清渣站构成柔性焊接工作站，支撑从单机提效到整线升级的渐进式改造路径。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量，明确所需回转角度（0–360°或±120°）、翻转角度范围、升降调节行程、中心高及通孔内径要求；根据后续是否接入机器人或PLC系统，确定轴数配置与信号接口类型；结合车间地面承重、吊装条件与粉尘湿度等环境因素，选择对应结构形式与防护等级。

九、日常维保注意事项
每500小时对蜗轮蜗杆减速机加注锂基润滑脂；每季度检查回转支承密封与游隙，清理异物并补涂防锈油；定期紧固传动链轮与锁紧螺栓；检查导电铜带连接可靠性，清除氧化层；保持机身漆膜完整，对磕碰处及时补漆防锈；电缆穿线管与手柄护套应无破损，防止拖拽拉扯。

立足焊接本质，回归工装本分。简易手摇变位机不追求参数堆砌，而专注解决真实焊位难题——它用扎实的结构、可靠的传动与务实的设计，成为无数工厂焊接升级路上的第一台“能干活、不出错、用得住”的变位装备。徐州小树自动化深耕焊接工装十余年，坚持把每一台简易手摇变位机，做成产线里真正扛得起活的伙伴。
