一、产品总述
重载落地变位机是焊接自动化生产线中不可或缺的核心配套工装，专为承载大吨位、大尺寸、高重心焊接工件而设计。其基础定位是实现工件在空间内的精准姿态调整，将原本需人工翻转、吊装、反复定位的复杂操作，转化为可编程、可重复、可集成的机械化动作。在传统焊接车间升级自动化产线过程中，重载落地变位机承担着“工件搬运员+姿态调度员+工艺协同节点”的三重角色，直接支撑焊缝可达性提升、机器人作业路径优化与整体节拍可控化，是焊接质量与效率跃升的关键物理支点。

二、产品核心作用
工厂现场常见焊接痛点——如筒体环焊缝仰焊困难、箱体内部角焊缝视线遮挡、大型结构件翻身耗时长、人工托举导致焊枪轨迹抖动等，均可通过重载落地变位机有效缓解。设备具备工件自动翻转、连续回转、垂直升降、多角度精确定位等功能，使焊缝始终处于平焊或船形焊最佳位置；同时大幅减少人工干预频次，降低登高、吊装、狭小空间作业风险，从根源上改善焊缝成形均匀性、熔深一致性及外观成型质量，切实提升一次合格率与人均产出效率。

三、主流产品分类
按结构形式分为单座式、双座式、龙门框架式；按轴数配置分为单轴（回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）及四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架布局分为标准头尾架型、单驱动头架+从动尾架型、双驱动同步型；按工件适配性分为通用型、筒体专用型、风电法兰专用型、压力容器封头专用型等。

四、整机结构与工作原理

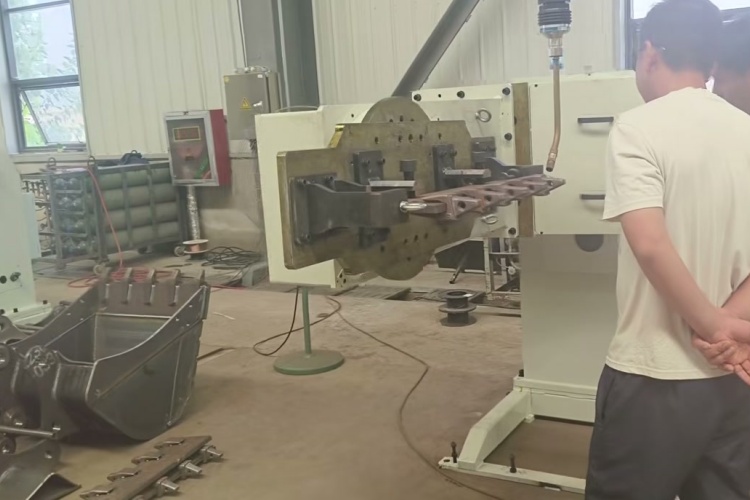

重载落地变位机由高强度焊接机架、大承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后驱动伺服电机经减速器输出扭矩，带动回转支承实现平稳启停与精确定位；锁紧机构在焊接工况下刚性锁定姿态；导电系统保障焊接电流可靠回路；设备支持与焊接机器人共用同一控制平台，可作为外部轴参与路径规划，亦可与滚轮架联动实现筒体连续变位焊接，支持离线编程导入与多机协同逻辑配置。

五、产品核心优势
结构刚性强、整机重心低、抗倾覆能力突出；运行振动小、低速启停无爬行、重复定位精度稳定；对不同夹具接口兼容性好，适配多种夹持方式与工装快换结构；关键部件选型注重工业级耐用性，平均无故障运行时间长；多重安全保护机制（限位、过载、急停、断电抱闸）确保人机协同安全；具备标准通信协议接口，可无缝接入MES/WMS系统，支撑无人值守焊接产线长期稳定运行。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器筒节与封头、钢结构桥梁构件、汽车重卡车架与储气筒、风电塔筒与轮毂、食品医药罐体、化工反应釜及各类五金大型结构件制造领域。适配工件涵盖直径0.5m至6m级筒体、外径超3m的环形法兰、长宽高均超4m的箱型梁、重心偏移显著的异形支架及带凸台/开孔的复杂铸焊结构件。

七、配套搭配设备

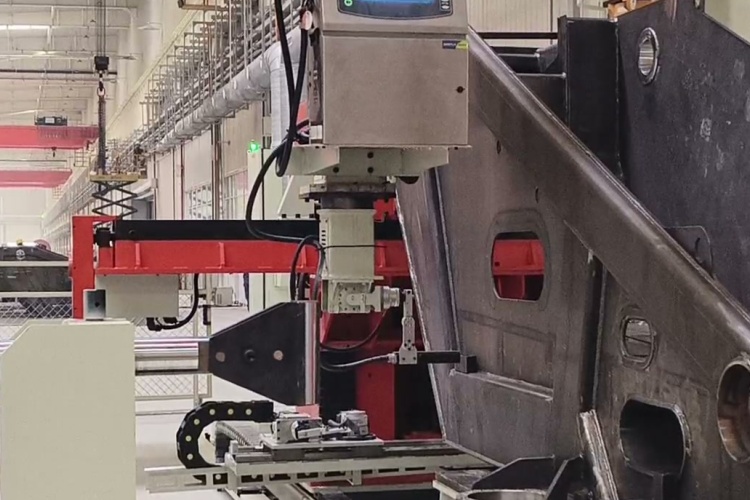

可独立作为焊接工位核心工装使用，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、液压夹具系统等组合集成。典型应用包括机器人+双轴变位机协同焊接、操作机+三轴变位机完成厚板多层多道焊、滚轮架与变位机联动实现环缝全位置自动焊等柔性化配置方案。

八、科学选型要点
选型需综合评估工件最大负载重量及重心距分布、所需回转角度范围（是否含±90°以上翻转）、升降行程需求、中心通孔直径、轴数功能匹配度、是否需与机器人同步联动、现场地面承重与空间净空条件等实际参数，避免仅以额定吨位为唯一依据，应结合工艺路径与产线节拍进行系统性匹配。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承齿面与密封圈，确认啮合状态；检查电缆拖链走向与固定点磨损；校验锁紧机构压紧力与响应时间；维护导电铜刷接触面清洁度与压力；对机身焊缝及底座螺栓进行锈蚀与松动排查；建议建立设备运行日志，记录异常振动、异响、定位偏差等早期征兆。

立足焊接本质，回归工艺本源。重载落地变位机不追求炫技式功能堆砌，而以稳、准、久、安为设计原点，成为智能制造落地过程中真正扛得住、靠得住、用得久的基础工装。徐州小树自动化深耕焊接工装领域多年，坚持从车间里来、到产线上去，让每一台重载落地变位机，都成为用户产线升级路上值得托付的务实伙伴。
