一、产品总述
小型台式回转变位台是一种结构紧凑、安装便捷的通用型焊接辅助工装设备，广泛应用于中小批量、多品种焊接生产场景。作为焊接自动化生产线中不可或缺的核心配套工装，它主要承担工件的姿态调整任务，通过精准可控的回转与翻转动作，将焊缝始终置于最佳施焊位置。在传统手工焊向半自动、全自动焊接升级过程中，该设备有效弥补了操作空间受限、工艺一致性差等短板，是工厂实施焊接工艺优化和产线柔性化改造的基础性支撑装备。

二、产品核心作用
针对工厂普遍存在的焊接痛点——如仰焊、立焊比例高导致熔池控制难、人工翻转工件费力且易错位、复杂结构存在大量焊接死角、重复作业易引发职业劳损等问题，小型台式回转变位台可实现工件的自动回转、翻转、升降及多角度精确定位。配合焊枪或机器人路径规划，使各类焊缝（环缝、纵缝、斜角焊缝等）均能以平焊或船形焊姿态完成，显著改善焊缝成形质量，减少返修率，降低对焊工技能依赖，提升单班产出效率与作业安全性。

三、主流产品分类
按结构形式分为：单轴回转式、双轴L型、三轴U型、四轴联动式；
按轴数配置分为：单轴、双轴、三轴、四轴机型；
按驱动方式分为：伺服电机驱动型、步进电机驱动型、液压驱动型；
按头尾架结构分为：固定头架+活动尾架型、双活动头尾架型、单侧驱动单支撑型；
按工件适配性分为：筒体专用型、箱体夹持型、异形件快换接口型、带导电功能型。

四、整机结构与工作原理
设备主体由刚性机架、高精度回转支承、伺服传动系统、机械锁紧机构、导电搭铁装置及集成式控制系统组成。运行时，PLC控制器接收指令后驱动伺服电机，经减速机构带动回转平台平稳旋转；多轴机型通过同步算法实现各轴协同运动；支持与焊接机器人共用同一控制系统，可接入离线编程系统实现轨迹预演；亦可与滚轮架联动，构成复合变位系统，满足长筒类工件连续回转焊接需求。

五、产品核心优势
结构设计注重刚性与重心平衡，整机运行震动小、停位稳；定位重复精度达±0.1°以内，长期使用无明显漂移；模块化结构便于现场安装与后期维护；兼容主流机器人品牌通信协议，适配多种焊机与夹具接口；关键部件选用工业级防护等级元器件，故障率低，平均无故障运行时间超8000小时；具备急停、过载、限位、防碰撞等多重安全机制，满足无人化产线长期稳定运行要求。

六、适用行业与适配工件
已成熟应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架与油箱总成、风电塔筒法兰、食品医药罐体、五金机电外壳等制造领域。可稳定承载筒体、环形法兰、矩形箱体、T型梁、Y型支管、多面异形支架等常规及非标焊接工件，对表面粗糙度、局部变形、配重不均等实际工况具备良好适应能力。

七、配套搭配设备

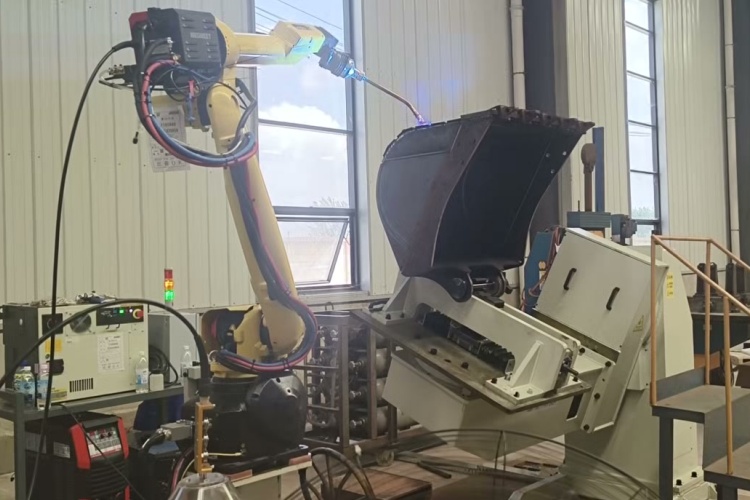

可独立作为手动/半自动焊接工作站核心工装，亦可与弧焊机器人、激光焊机、等离子焊机、焊接操作机、数控滚轮架、气动/液压夹具等设备无缝集成，构建从单站焊接到整线自动化的灵活配置方案，支持MES数据对接与远程状态监控。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（0–360°或±120°）、升降行程需求、中心通孔直径、是否需多轴联动、是否接入机器人外部轴、现场地面承重与空间高度限制等要素，避免“大马拉小车”或“小马拉大车”，确保设备性能与产线节拍、工艺精度相匹配。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防腐润滑剂；定期校验锁紧机构夹紧力与响应时间；检查导电铜刷磨损情况及搭铁电阻值；对裸露金属部件进行周期性除锈补漆；所有电气线路应避开高温、油污、机械干涉区域，确保接地可靠。

立足焊接本质，回归工艺本源。一台可靠的小型台式回转变位台，不是炫技的载体，而是让焊缝更均匀、让产线更从容、让制造更扎实的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用结构说话，以稳定见真章。
