一、产品总述
通孔中空变位机是一种专为焊接工艺服务的高精度工件姿态调整装备，属于焊接自动化生产线中不可或缺的核心配套工装。它通过提供贯穿式中空结构与多自由度运动能力，支撑筒类、环类、箱体类等工件在焊接过程中的连续翻转、精准回转与空间定位。在传统手工焊向自动焊升级、产线智能化改造过程中，该设备承担着“让焊枪始终处于最优施焊位置”的关键角色，切实解决因工件姿态固定导致的重复调位、反复拆装、焊缝中断等问题，是提升焊接一致性与产线节拍稳定性的基础保障。

二、产品核心作用
工厂实际焊接中，常面临焊工视角受限、仰焊/立焊比例高、焊缝成形波动大、内壁死角难以覆盖、人工翻转重物风险高等现实难题。通孔中空变位机通过自动完成工件的翻转、回转、升降及角度微调，使复杂焊缝始终处于平焊或下向焊位，显著改善熔池流动状态与焊道成型质量；同时减少人工干预频次，降低劳动强度与安全风险，为批量、稳定、高质量焊接提供可复现的工艺基础。

三、主流产品分类
按结构形式分为单座式、双座式、龙门式；按轴数配置分为单轴、双轴、三轴及四轴联动型；按驱动方式分为伺服电机驱动、液压驱动与步进电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式刚性头尾架；按工件适配性分为标准通用型、筒体专用型、风电法兰专用型、压力容器封头专用型等。

四、整机结构与工作原理
通孔中空变位机由高强度机架、高承载回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后驱动伺服单元，经减速机构带动主轴平稳旋转；中空结构允许电缆、气管、焊枪线缆从中穿过，避免缠绕；支持与焊接机器人共用同一控制平台，实现外部轴联动、离线编程轨迹同步、与滚轮架协同启停等成熟集成应用。

五、产品核心优势
结构刚性强，长期满载运行不变形；回转启停平稳，无抖动、无惯性偏移；重复定位精度满足常规焊接工艺要求；中空通径设计兼容多种夹具与传感装置；整机防护等级适配车间油雾、焊烟、粉尘环境；关键部件选型注重冗余寿命，故障率低；具备与MES系统对接基础接口，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架加工、风电塔筒与法兰装配、食品医药罐体、化工储罐、五金结构件等行业。适配工件包括各类直径不等的筒体、环形法兰、带筋板箱体、带凸台异形结构件、分段壳体等，对非标轮廓工件亦可通过定制夹具实现可靠装夹。

七、配套搭配设备

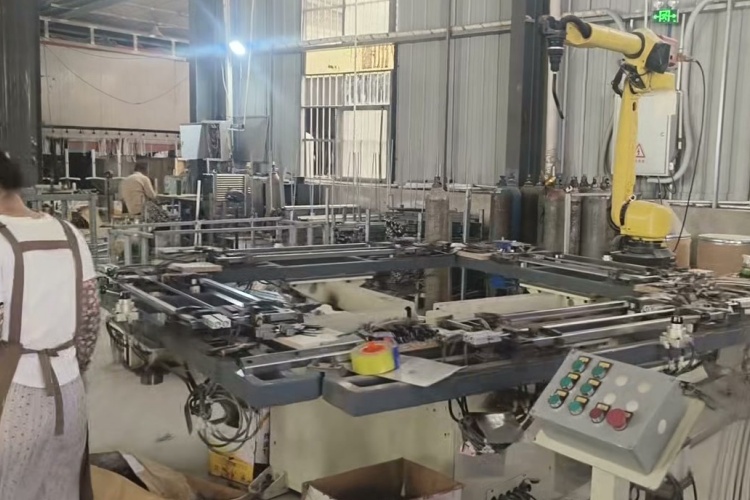

可独立作为单工位焊接辅机使用，更常见于与焊接机器人、焊接操作机、数控滚轮架、自动埋弧焊机、TIG/MIG焊机及专用快换工装联合部署。支持与上下游输送线、翻转机构、清枪站等模块集成，构建柔性化、可扩展的自动化焊接工作站或整线系统。

八、科学选型要点
选型需综合评估工件最大负载与重心距分布、所需回转角度范围（0–360°或限位区间）、升降行程需求、中空通孔最小内径、是否需多轴协同、是否接入机器人控制系统、现场地面承重与空间高度限制等实际工况参数，避免单纯以吨位或尺寸“一刀切”匹配。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注锂基润滑脂；定期紧固各连接螺栓，校验锁紧机构响应灵敏度；检查导电铜刷磨损状态及搭铁电阻值；对裸露金属部件进行周期性除锈补漆；所有电气线路应避开焊渣飞溅区并做好防尘防护。

立足焊接本质，回归工艺本源。通孔中空变位机不是炫技的终端，而是扎根产线、日复一日托举焊缝质量的务实伙伴。徐州小树自动化专注焊接工装研发与落地应用，以扎实结构、可靠性能与贴近现场的服务逻辑，助力制造企业稳扎稳打迈向智能制造深水区。
