一、产品总述
中空通孔变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中关键的工件姿态调整单元。它通过提供稳定、可编程的旋转、翻转与定位功能，将待焊工件精准送入最佳焊接位置，广泛应用于各类结构件的批量化、标准化焊接场景。在传统手工焊向自动化升级过程中，中空通孔变位机承担着“让焊枪找到最优路径、让焊缝获得均匀成型”的基础支撑作用，是提升产线柔性、释放人工依赖、保障焊接一致性的必要环节。

二、产品核心作用
工厂实际焊接中常面临工件体积大、焊缝分布复杂、人工翻转困难等问题。中空通孔变位机可完成工件的自动翻转、连续回转、多角度倾斜对位及垂直升降等动作，有效解决焊工视角受限、仰焊/立焊比例高、焊缝成形不均、死角难以覆盖等现实难题。同时显著降低操作人员体力消耗，减少高空、密闭、高温等危险环境下的直接作业频次，从源头提升作业安全性与过程稳定性。

三、主流产品分类
按结构形式分为单座式、双座式、落地式、悬臂式；按轴数配置分为单轴、双轴、三轴、四轴中空通孔变位机；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架结构分为标准头尾架型、固定头架+活动尾架型、双活动头尾架型；按工件适配性分为通用型、筒体专用型、环焊专用型、箱体夹持型等。

四、整机结构与工作原理

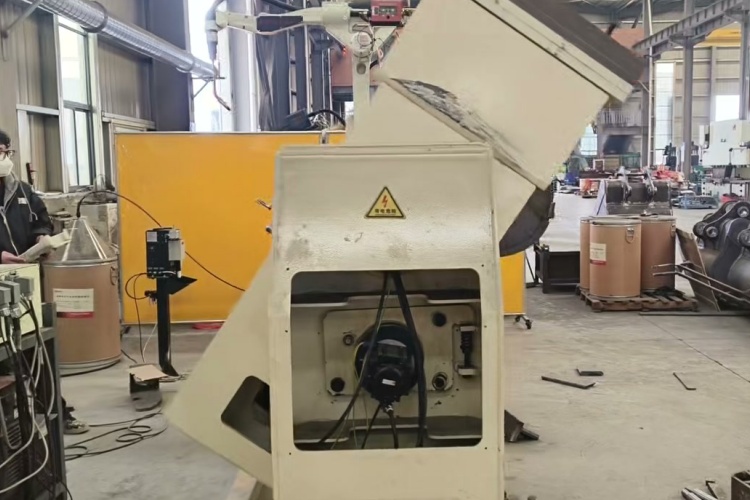

中空通孔变位机由刚性机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/液压锁紧机构、导电搭铁装置、PLC控制系统及人机操作界面组成。运行时，控制系统接收指令后驱动伺服或变频电机，经减速输出稳定扭矩，带动工件绕主轴平稳回转；多轴机型通过伺服同步控制实现复合运动；支持与焊接机器人共用同一控制系统，可接入离线编程系统，亦可与滚轮架联动实现长筒体连续环焊。

五、产品核心优势
整机采用厚板焊接框架与加强筋结构，抗扭刚性强；回转运行平稳无抖动，重复定位精度满足常规焊接工艺要求；通孔结构便于管线穿越与工件穿轴安装；模块化设计适配多种夹具接口；关键部件选型注重工业级耐用性，故障率低；具备急停、限位、过载保护等多重安全机制；可无缝对接MES系统与无人化产线调度平台。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架加工、风电塔筒与法兰组件、食品医药罐体、化工储罐、五金结构件等行业。适配工件涵盖各类筒体、环形法兰、箱型梁柱、带耳座支架、异形焊接底座及组合式结构件，对非标轮廓工件亦具备良好兼容基础。

七、配套搭配设备

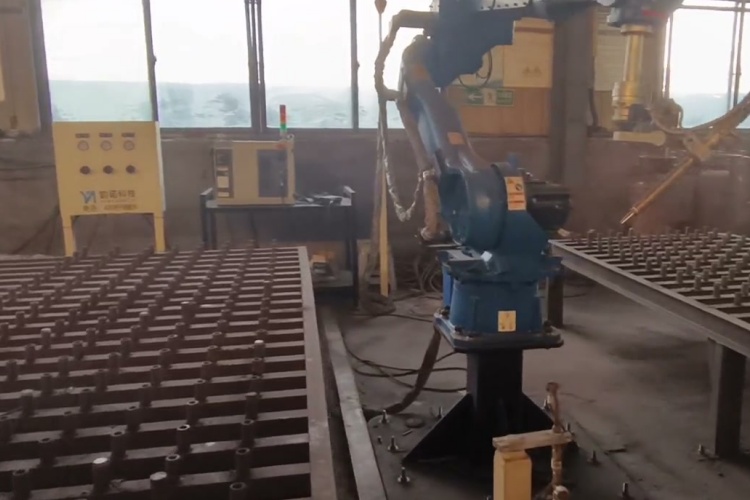

中空通孔变位机可独立用于半自动焊接工位，更常见于与焊接机器人、焊接操作机、自动埋弧焊机、气体保护焊机协同作业；常与滚轮架组成双工位环焊系统；亦可集成于专用夹具工装平台，配合视觉定位、激光跟踪等智能模块，构建闭环焊接工作站。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移距离、所需回转角度范围（0–360°或±120°等）、升降行程需求、通孔内径尺寸、是否需多轴联动、是否接入机器人外部轴控制、现场地面承重与空间净高条件等。不同工况下，轴数配置、锁紧方式、防护等级与控制接口类型均需匹配实际工艺节拍与集成逻辑。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防腐润滑剂；定期紧固传动连接螺栓，校验锁紧机构响应灵敏度；检查导电刷接触状态与搭铁线连接可靠性；对裸露金属部件进行防锈处理，电缆线槽保持干燥无积尘；控制柜通风口滤网定期清理，避免粉尘堆积影响散热。

中空通孔变位机不是焊接的主角，却是让每一次焊接更可靠、更高效、更可控的幕后支撑者。徐州小树自动化深耕焊接工装领域多年，始终以解决真实产线问题为出发点，坚持结构扎实、逻辑清晰、应用落地的产品理念，助力制造企业稳步迈向智能化焊接新阶段。
