一、产品总述
单持式 C 型变位机是一种专为焊接工艺服务的专用工装设备，属于焊接自动化生产线中不可或缺的姿态调整单元。它以C形结构为典型特征，采用单侧支撑方式承载工件，通过机械运动实现工件的空间位置动态调整。在传统手工焊向自动焊、机器人焊升级过程中，该设备承担着“让焊缝主动迎向焊枪”的关键角色，广泛应用于批量、中大型结构件的连续焊接场景，是提升产线柔性、保障焊接可达性与一致性的基础性硬件。

二、产品核心作用
工厂实际焊接中，常面临焊工仰焊困难、立焊飞溅大、转角焊缝易未熔合、筒体环缝焊接需频繁翻动工件等问题。单持式 C 型变位机通过集成回转、翻转、升降及多角度精确定位功能，使工件始终处于平焊或下向焊最佳姿态，显著减少人工干预频次；同时规避因人为操作导致的焊缝轨迹偏移、热输入不均等质量隐患，从源头提升焊缝成型稳定性与一次合格率，降低返修成本与作业安全风险。

三、主流产品分类
按结构形式分为标准C型、低重心C型、加高C型；按轴数配置分为单轴（仅回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）；按驱动方式分为伺服电机驱动、变频电机驱动；按头尾架配置分为单头固定式、单头可调式、带辅助支撑式；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件快换型。

四、整机结构与工作原理

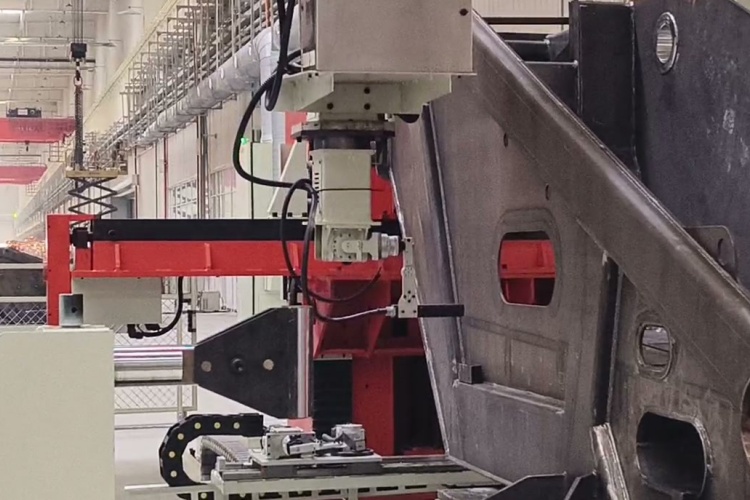

单持式 C 型变位机由C形机架、高刚性回转支承、精密传动系统（含减速机与联轴器）、机械/液压双重锁紧机构、导电搭铁装置、工业级PLC控制系统等核心部件构成。运行时，控制系统接收指令后驱动伺服或变频电机，经减速传递至回转支承，带动C臂及工件完成指定动作；支持与焊接机器人同步通信，实现外部轴联动；兼容离线编程路径导入，亦可与滚轮架组成复合变位系统，满足复杂曲面焊缝的协同运动需求。

五、产品核心优势
结构设计紧凑稳固，C臂悬臂刚度高，满载运行无明显挠度；运动过程平稳无抖动，重复定位精度满足常规焊接工艺要求；锁紧可靠、响应及时，适配多种夹具接口；整机防护等级与电气安全符合GB/T 5226.1标准；关键部件选型兼顾耐用性与维护便利性，平均无故障运行时间长；具备与MES、PLC系统对接能力，可无缝嵌入无人化智能焊接产线。

六、适用行业与适配工件
广泛用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车副车架及电池托盘、风电塔筒法兰、液化气罐体、不锈钢储罐、五金支架类结构件等制造领域。适配工件涵盖直径300mm–2500mm的筒体、外径≤3000mm的环形法兰、长宽高≤4000×2000×1800mm的箱体结构，以及带凸台、斜面、不对称重心的异形焊接构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位的核心变位单元，亦常与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、模块化工装夹具等协同使用；支持与机器人厂家标准IO模块直连，亦可扩展接入视觉引导系统与焊缝跟踪装置，灵活匹配单站升级或整线集成需求。

八、科学选型要点
选型应综合评估工件最大重量及重心偏移量、所需最小回转半径与最大翻转角度、升降调节范围、C臂通孔内径是否满足工件穿入需求、是否需多轴联动控制、现场地面承重与空间限高等因素；对高精度焊缝或薄板件，建议优先选用伺服驱动+高精度编码反馈机型；对粉尘潮湿环境，需关注防护等级与润滑密封结构。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑油；每季度目视检查回转支承齿面磨损及润滑脂填充状态；确认所有电气线路无老化、破损、缠绕现象；每月校验锁紧机构动作可靠性与夹紧力保持性；导电搭铁铜刷需保持接触良好、无氧化积碳；机架表面定期除锈补漆，避免焊渣飞溅造成局部腐蚀。

立足焊接本质，回归工艺本源。单持式 C 型变位机不是炫技的载体，而是日复一日扛起焊缝质量与产线效率的务实担当。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场验证过的方案，助力制造企业稳扎稳打迈向智能化焊接新阶段。
