一、产品总述
单持式 L 型变位机是一种专为焊接工艺服务的专用工装设备，属于焊接自动化生产线中不可或缺的核心配套装备。其结构呈L形布局，仅设一个主动夹持端（单持式），另一端为自由支撑或浮动辅助结构，适用于重心偏置、悬臂特征明显或需保留一侧操作空间的工件。在传统手工焊向半自动、全自动焊接升级过程中，该设备承担着工件姿态动态调整的关键任务，广泛用于提升焊缝可达性、保障焊接一致性，是工厂实施焊接工艺优化与产线智能化改造的基础性硬件支撑。

二、产品核心作用
实际焊接中，人工翻转大型工件费时费力，且易造成焊缝偏移、熔深不均、飞溅遮挡等质量问题；狭小空间或复杂结构件更存在大量焊接死角。单持式 L 型变位机通过精准的自动翻转、回转、升降及角度对位功能，使待焊部位始终处于最佳焊接位置（如平焊或船形焊位），显著减少焊工重复调整动作，降低劳动强度与操作风险，同时提升焊缝成型质量与一次合格率，为批量稳定生产提供工艺保障。

三、主流产品分类
按行业通用分类方式，单持式 L 型变位机可分为以下五类：按结构形式分为固定底座式、移动轨道式、地坑嵌入式；按轴数配置分为单轴、双轴（回转+倾斜）、三轴（含升降）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为单头驱动+尾架浮动式、单头驱动+尾架可调式；按工件适配特性分为筒体专用型、箱体适配型、异形结构件通用型。

四、整机结构与工作原理

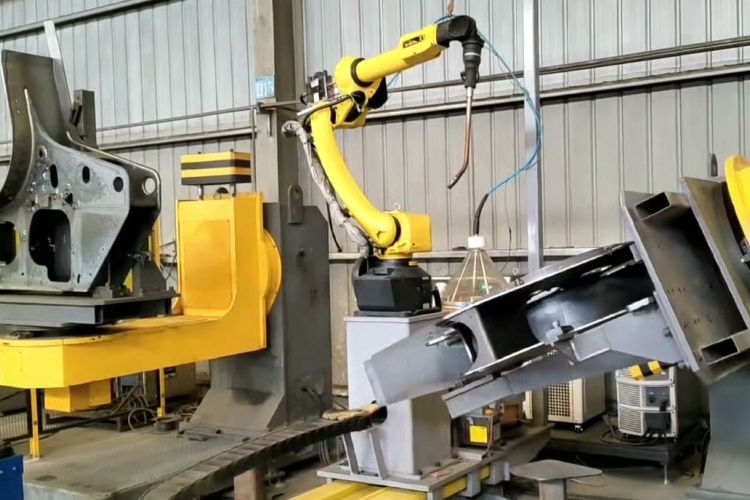

设备主体由高强度焊接机架、高精度回转支承、模块化传动系统（含减速机与联轴器）、机械/液压双重锁紧结构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后驱动伺服电机经减速机构带动回转台面动作；支持与焊接机器人协同作为外部轴联动，兼容主流品牌机器人离线编程路径规划；亦可与滚轮架同步控制，实现筒类工件连续旋转焊接；所有动作逻辑均可通过PLC程序设定并存储调用。

五、产品核心优势
结构刚性强，整机重心低、抗扭性能优；运行平稳无抖动，低速启停响应准确；重复定位精度满足常规焊接工艺要求；接口标准化程度高，可适配多种机器人品牌与焊机系统；关键部件选型成熟，故障率低，平均无故障运行时间长；防护等级与电气安全设计符合GB/T 5226.1标准，支持长期无人值守运行，已广泛接入智能焊接数字产线。

六、适用行业与适配工件
典型应用覆盖工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架与副车架、风电塔筒法兰段、液化气罐体、不锈钢水箱壳体及各类五金结构件。适配工件形态包括但不限于圆柱筒体、环形法兰、矩形箱体、T型或L型骨架、带凸台异形铸件等，对非对称、偏心、悬臂类工件具有天然适配优势。

七、配套搭配设备

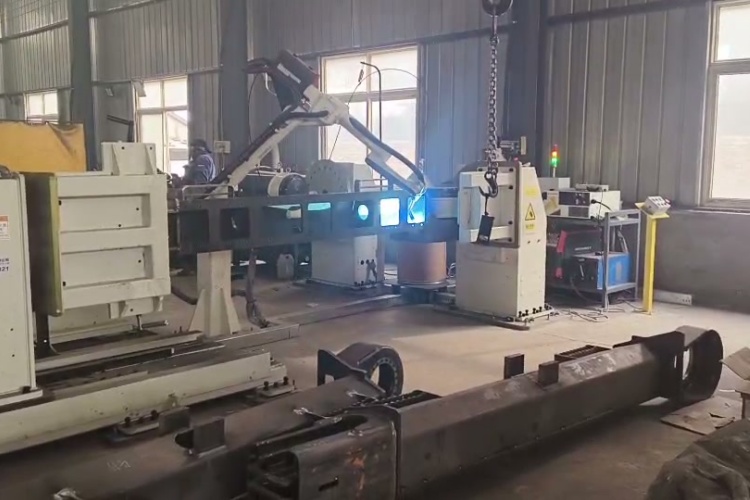

可独立作为单工位焊接工装使用，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、快换式专用夹具等无缝集成，构成柔性化焊接工作站或全自动焊接产线，满足从单件小批量到多品种大批量的不同生产组织模式。

八、科学选型要点
选型应综合评估工件最大负载与重心偏移距离，明确所需回转角度范围（0–360°或限位区间）、升降行程需求、通孔直径或夹持界面尺寸；同步确认是否需多轴联动、是否接入MES系统、现场地面承重与空间净空条件，再匹配对应结构形式与驱动配置，避免功能冗余或能力不足。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期紧固电气接线端子，检查导电刷磨损状态；锁紧机构须季度校验夹持力与响应延迟；金属外露面视环境湿度定期除锈补漆，电缆拖链与防护软管保持弯曲半径合规。

立足焊接本质，回归工艺本源。单持式 L 型变位机不是炫技的终端，而是扎根产线、日复一日托举焊缝质量的可靠伙伴。徐州小树自动化专注焊接工装底层能力沉淀，以扎实结构、稳定逻辑与务实服务，助力制造企业一步一个脚印，走实焊接自动化升级之路。
