一、产品总述
立卧两用变位机是焊接自动化生产线中不可或缺的核心配套工装，属于专用焊接辅助设备范畴。它主要用于承载、定位、翻转和回转各类中大型焊接工件，使焊缝始终处于最佳施焊位置。在传统手工焊或半自动焊向机器人焊接、专机焊接升级过程中，该设备承担着“工件姿态动态适配”的关键角色，直接决定自动化焊接能否顺利实施、焊缝质量是否可控、产线节拍能否达成。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝轨迹不规则、人工翻转工件费力且易偏移等问题。立卧两用变位机通过集成翻转、回转、升降与多角度精确定位功能，可将工件自动调整至平焊或船形焊位，显著减少焊接死角，改善熔池成形稳定性，降低返修率；同时减轻操作者体力负荷，规避吊装翻转带来的磕碰与安全风险，为连续化、标准化焊接提供可靠工件支撑基础。

三、主流产品分类
按结构形式分为单座式、双座式、龙门框架式；按轴数配置分为单轴、双轴（翻转+回转）、三轴（含升降）及多轴联动型；按驱动方式分为伺服电机驱动、液压驱动与混合驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、箱体夹持型、环形件定心型等。

四、整机结构与工作原理

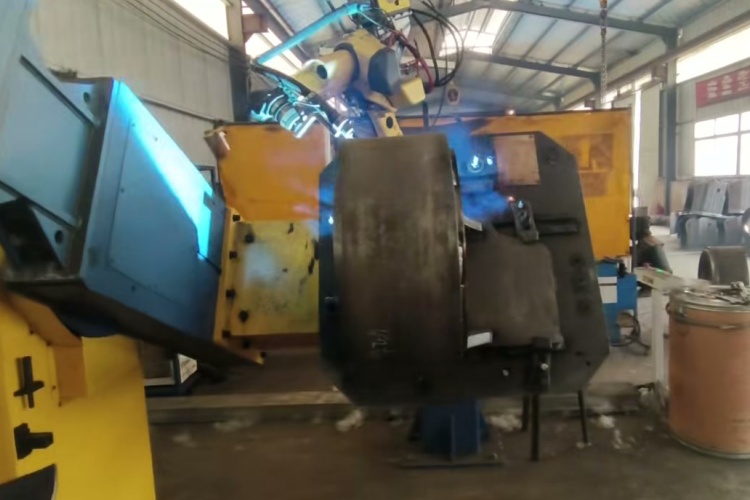

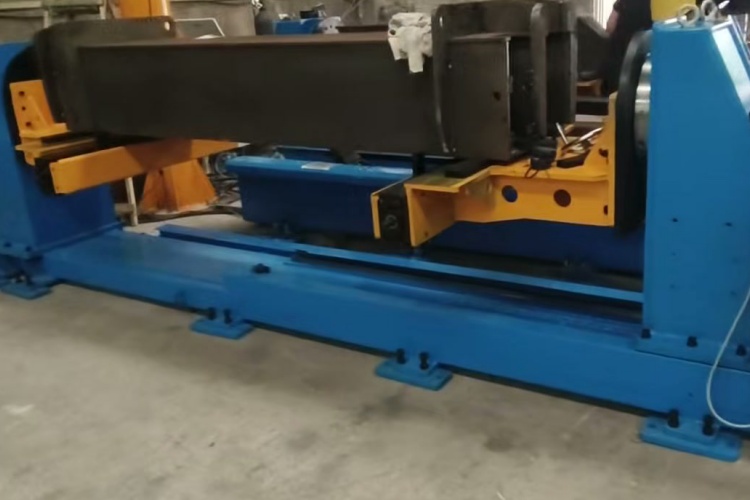

立卧两用变位机由高强度机架、精密回转支承、伺服减速传动系统、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统组成。设备运行依赖预设程序控制各执行单元协同动作：翻转轴实现0°～180°±范围内任意角度停驻；回转轴支持360°连续或分度旋转；升降机构调节工件中心高度。可与焊接机器人共用同一控制平台，支持外部轴坐标映射、离线编程路径同步、与滚轮架联动作业等成熟集成方案。

五、产品核心优势
结构刚性强，整机重心低、抗扭性能优；运行平稳无抖动，启停响应精准；重复定位精度满足常规自动化焊接工艺要求；接口开放，兼容主流机器人品牌与焊机通信协议；防护等级适配车间油雾、粉尘环境；关键部件选型注重冗余设计，故障率低、维护周期长；具备急停、超限保护、失电抱闸等多重安全机制，可无缝接入无人值守智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与电池托盘、风电塔筒法兰、LNG储罐壳体、不锈钢罐体及各类五金异形支架的焊接工序。适配工件涵盖直径200mm至3000mm级筒体、外径≤4000mm环形件、长宽高≤8000×3000×3000mm箱体类结构，以及重心偏移明显的非对称异形件。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装使用，亦可与弧焊机器人、埋弧焊操作机、气体保护焊专机、数控滚轮架、气动/液压夹具等组成柔性焊接单元。支持与MES系统对接，实现焊接任务下发、工位状态反馈、工艺参数调用等功能，满足从单工位升级到整线集成的多样化需求。

八、科学选型要点
选型需综合评估工件最大负载与重心偏距，明确所需翻转角度范围与回转精度要求；确认现场地坑或基座安装条件、升降行程预留空间；关注通孔尺寸是否满足筒体穿轴或内撑需求；根据自动化程度选择轴数配置；同步考虑机器人TCP点跟踪路径复杂度，匹配相应控制等级与通信协议。

九、日常维保注意事项
定期检查减速机油位与清洁度，按周期更换润滑脂；每季度核查回转支承齿面磨损与密封状态；清理电控柜散热通道，紧固接线端子；每月校验锁紧机构夹紧力与响应时间；检查导电刷接触压力与磨损量；对裸露金属结构开展除锈补漆，防止焊渣飞溅腐蚀。

立足焊接本质，回归工艺本位。立卧两用变位机不是炫技的终端，而是让每一次焊缝都更稳、更准、更可复现的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维，助力制造企业真正迈入高效、安全、可持续的智能焊接实践。
