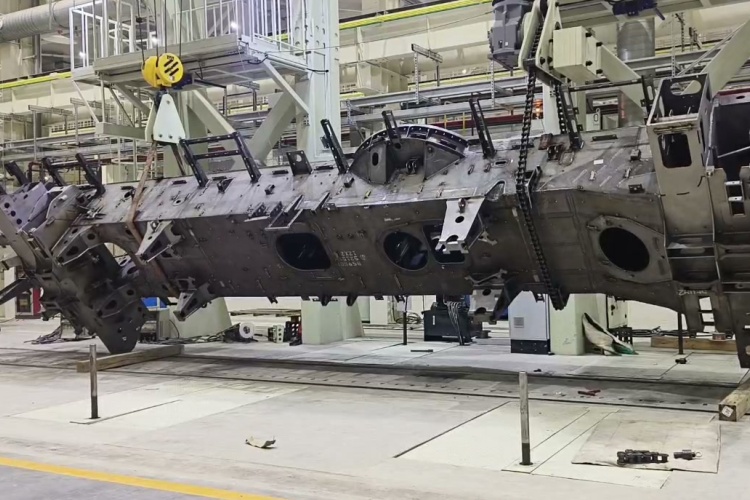

一、产品总述
开敞式双柱变位机是一种专为中大型焊接工件设计的通用型姿态调整工装设备，属于焊接自动化生产线中不可或缺的核心配套装备。其结构呈左右对称双立柱布局，中间无横梁遮挡，形成开阔的操作空间，便于焊接机器人或操作机多角度接近焊缝。在传统手工焊向机械化、自动化升级过程中，该设备承担着工件精准定位、连续回转与多维姿态调节的关键任务，广泛应用于批量稳定生产的焊接工艺环节，是提升产线柔性与作业一致性的基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、焊缝轨迹复杂导致成型不均等问题。开敞式双柱变位机通过驱动工件完成自动翻转、匀速回转、升降微调及多角度精确定位，使复杂焊缝始终处于平焊或船形焊位，显著减少人工调整频次与体位疲劳。同时规避了因人工翻转造成的磕碰风险与定位偏差，有效改善焊缝熔深一致性、降低返修率，切实提升单件焊接质量与节拍稳定性。

三、主流产品分类
按结构形式分为标准型、加高型、低重心型；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；按驱动方式分为伺服电机驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式头尾同驱结构；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件快换接口型。

四、整机结构与工作原理

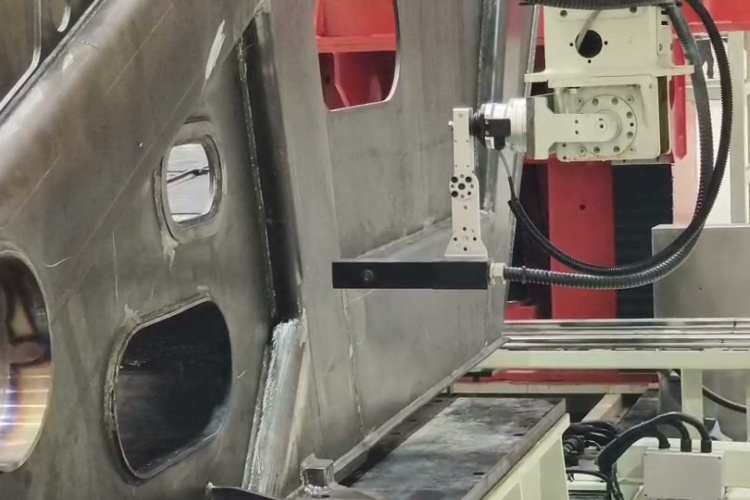

设备主体由高强度焊接机架、高精度回转支承、减速传动系统、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后，通过伺服或变频驱动实现主轴平稳启停与速度闭环调节；回转与倾斜轴可同步联动，支持与焊接机器人外部轴协同运动；具备标准I/O接口，兼容主流品牌机器人离线编程系统；亦可与滚轮架联控，实现长筒类工件的连续旋转焊接。

五、产品核心优势
结构刚性强、抗扭变形小，长期满载运行无明显漂移；回转启停平稳、低速扭矩足，满足厚板慢速焊接需求；重复定位精度稳定可靠，适配高要求焊缝跟踪工艺；模块化设计便于现场安装与后期功能扩展；防护等级与电气安全符合GB/T 5226.1工业标准；支持接入MES系统，可作为智能焊接单元的基础执行终端。

六、适用行业与适配工件
广泛服务于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与电池托盘、风电塔筒法兰、LNG储罐支撑环、各类罐体容器及五金金属框架等制造领域。可稳定承载筒体、环焊缝构件、矩形箱体、带法兰异形支架、多面体桁架等常规及非标焊接工件。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装，亦能与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架及专用快换夹具组成完整焊接工作站。支持多台变位机与机器人集群调度，满足多工序协同、多工位流转的柔性产线集成需求。

八、科学选型要点
选型需综合评估工件最大负载重量及重心偏移距离，明确所需回转角度范围（如±120°或全回转）、升降行程需求、通孔直径是否影响夹具布置；结合自动化程度确定轴数配置；兼顾车间地面承重、吊装高度、电源与气源接口位置等现场条件，避免后期安装适配困难。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承密封圈并补注专用润滑脂；确认锁紧机构动作顺畅、无迟滞松动；检查导电刷接触状态与线路绝缘层完整性；对裸露钢结构开展周期性除锈补漆；控制柜保持通风干燥，避免粉尘与水汽侵入。

立足焊接本质，回归工艺本位。开敞式双柱变位机不追求参数堆砌，而以扎实结构、可靠运行与长期适配能力，成为智能制造升级中真正“用得住、跟得上、撑得起”的基础工装。徐州小树自动化专注焊接工装系统研发与工程落地，让每一次翻转都精准，每一处焊缝都安心。
