一、产品总述
地轨移动式变位机是一种专为中大型焊接作业设计的重型工装设备，属于焊接自动化生产线的关键配套单元。它以地面轨道为运行基础，通过整体平移、精准定位与多自由度姿态调整，实现对复杂工件的空间位置重构。在传统焊接向自动化、智能化升级过程中，该设备承担着“工件搬运员+姿态调度员+工艺协同者”三重角色，广泛应用于批量焊接、长周期工序衔接及机器人协同作业场景，是提升产线柔性、保障焊缝可达性与工艺一致性的基础支撑。

二、产品核心作用
工厂实际焊接中，常面临工件体积大、结构不对称、焊缝分布广等问题，人工翻转耗时费力，吊装风险高，焊枪难以覆盖全位置，导致咬边、未熔合、成形不均等缺陷频发。地轨移动式变位机通过自动完成工件的翻转、回转、升降与角度微调，使焊缝始终处于最佳施焊位置（如船形位、平角位），显著减少人工干预，降低操作强度，规避高处作业与重物吊运风险，同时稳定焊接参数窗口，从源头提升一次合格率与过程稳定性。

三、主流产品分类
按结构形式分为单臂式、双L型、门架式、悬臂伸缩式；按轴数配置分为单轴、双轴、三轴、四轴联动机型；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架形式分为固定头架+移动尾架、双移动头尾架、一体式刚性头尾架；按工件适配性分为筒体专用型、箱体支撑型、异形夹持型、多工位切换型。

四、整机结构与工作原理

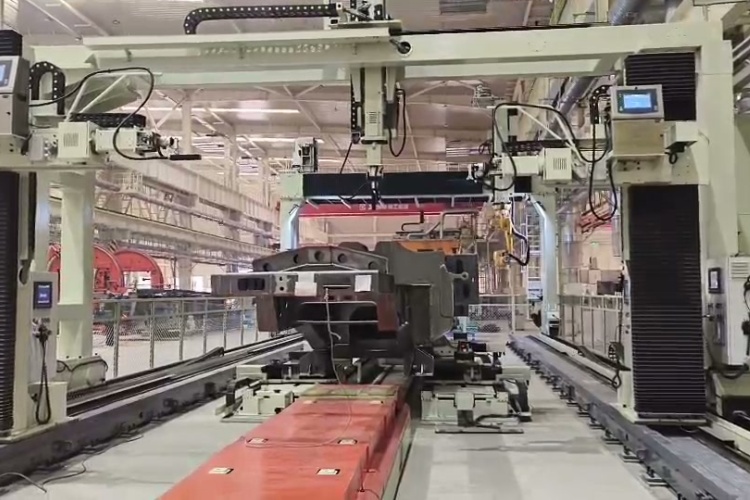

设备主体由高强度焊接机架、高精度回转支承、模块化传动系统（含减速机、联轴器、齿轮齿条或滚珠丝杠）、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动各执行单元同步动作：地轨行走机构实现±30m范围内精确定位；回转系统完成0–360°无级旋转；升降与倾翻机构调节工件空间姿态；所有动作支持与焊接机器人外部轴联动，兼容离线编程轨迹导入，并可与滚轮架形成闭环协同，实现“移动+旋转+支撑”一体化作业。

五、产品核心优势
结构刚性强，整机重心低，抗扭抗震性能优；运行平稳无抖动，重复定位精度达±0.1°以内；模块化设计适配多种夹具接口，兼容不同吨位与外形工件；关键部件选用工业级防护等级元器件，平均无故障运行时间超8000小时；多重安全互锁机制（限位、急停、过载、断电抱闸）保障人机协同安全；全面支持IO-Link、EtherCAT等工业通信协议，无缝接入MES与数字孪生平台。

六、适用行业与适配工件
已成熟应用于工程机械底盘件、压力容器封头与筒节、风电塔筒法兰段、燃气管道汇管、汽车车架总成、不锈钢罐体、钢结构桥梁节点、农机具箱体等制造领域。可稳定承载筒体类、环形法兰、多面箱体、T型梁架、空间桁架及带凸台/开孔的异形结构件，满足单件重量2–100吨级工况需求。

七、配套搭配设备
可独立作为手动/半自动焊接工位核心工装使用，亦可与弧焊机器人、激光焊操作机、埋弧焊专机、数控滚轮架、气动/液压夹具系统集成，构成全自动焊接工作站或柔性产线。支持与上位MES系统对接，实现任务下发、状态反馈、工艺参数调用等数字化协同。

八、科学选型要点
选型需综合评估工件最大负载及重心偏移量、所需最小回转半径与倾翻角度范围、地轨铺设长度与现场净空高度、升降行程要求、通孔直径或支撑跨度、是否需多轴联动及机器人协同接口、车间粉尘/湿度/腐蚀性介质等环境因素，避免单纯以吨位匹配，强调工况适配性与工艺匹配度。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承密封圈并加注极压锂基脂；定期紧固轨道连接螺栓与机身地脚；每月校验锁紧机构响应时间与夹紧力；每季度检测导电铜刷接触电阻与搭铁线绝缘性能；常年保持机身喷漆层完整，轨道面无锈蚀、无异物卡滞。

立足焊接本质，回归工艺本源。地轨移动式变位机不是简单的“能动”，而是让每一次翻转都精准可控，让每一道焊缝都稳定可靠。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与务实服务，助力制造企业一步一个脚印，走稳智能制造升级之路。
