一、产品总述

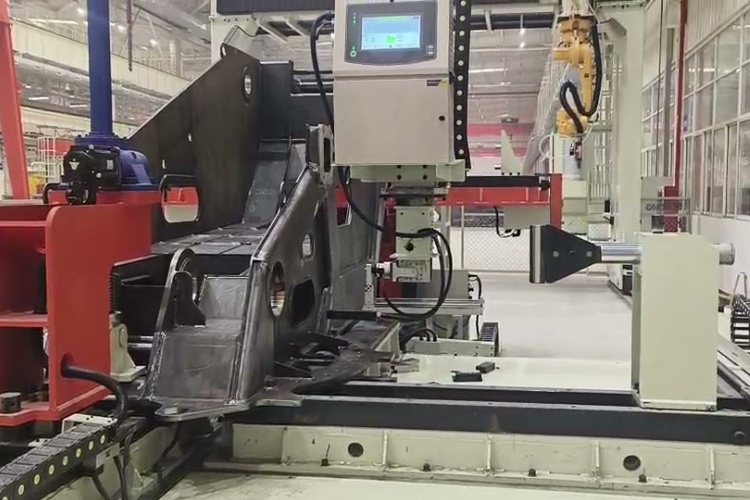

可升降双柱变位机是一种专为焊接工艺服务的重型工装设备，属于焊接自动化生产线中不可或缺的姿态调整单元。它通过双立柱支撑结构实现工件的升降、回转与倾斜复合运动，在工程机械、压力容器、风电塔筒等中大型结构件焊接场景中，承担着替代人工翻转、精准定位焊缝位置的核心任务。在传统手工焊向自动化升级过程中，该设备是打通“机器人够不到、人工干不好”瓶颈的关键一环，让焊枪始终处于最优焊接角度，为整线节拍提升和质量一致性提供基础保障。

二、产品核心作用
工厂现场常见焊接痛点如仰焊飞溅大、立焊熔池难控、筒体内部焊缝盲区多、人工翻转耗时费力且易磕碰工件，均可通过可升降双柱变位机有效缓解。设备支持工件自动完成0–120°倾角调节、360°无级回转、0–800mm范围升降及多角度精确定位，使复杂焊缝始终处于平焊或下向焊位置。不仅显著减少焊工重复性体力劳动，更从源头降低因视角偏差、操作不稳导致的咬边、未熔合等缺陷，提升一次合格率与焊缝成型美观度。

三、主流产品分类
按结构形式分为标准型、紧凑型、加高型；按轴数配置分为单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、一体式刚性头尾架；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形件快换型。

四、整机结构与工作原理
设备主体由高强度焊接机架、精密回转支承、伺服减速传动系统、机械/液压双重锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动各轴同步动作，实现工件姿态精准复位；支持与焊接机器人共用同一控制平台，可作为外部轴参与离线编程轨迹规划；亦可与滚轮架联动，实现长筒类工件连续旋转焊接；部分机型预留IO接口，便于接入MES系统实现状态监控。

五、产品核心优势
整机采用厚板焊接框架与重载回转支承设计，长期满负荷运行无明显形变；传动系统经反复标定，启停平稳、无抖动，重复定位精度优于±0.1°；模块化结构便于现场维护与功能扩展；防护等级达IP54，适应粉尘、油雾、焊渣等典型车间环境；关键部件寿命设计冗余充足，连续作业故障率低于行业平均水平；具备与智能产线无缝对接能力，满足无人值守焊接工况需求。

六、适用行业与适配工件
广泛应用于工程机械主机厂、压力容器制造企业、钢结构桥梁加工厂、汽车底盘及电池托盘产线、风电塔筒与法兰焊接基地、食品医药罐体设备厂、五金结构件定制工厂等。适配工件涵盖直径Φ300–Φ3000mm筒体、外径≤2500mm环形法兰、长宽高≤4000×2000×2000mm箱体结构、带凸台/支耳的异形构件，以及需多面焊接的组合式金属结构件。

七、配套搭配设备
可独立作为手动/半自动焊接工位使用，亦能与弧焊机器人、埋弧焊操作机、激光-MIG复合焊机、数控滚轮架、气动/液压夹具系统深度集成。在成套焊接产线中，常作为机器人第七轴或协同运动单元，配合视觉寻位、焊缝跟踪等模块，构建柔性化、可重构的智能焊接工作站。

八、科学选型要点
选型应综合评估工件最大重量及重心偏移量、所需最小回转直径与通孔净空、常用倾角范围及升降行程裕量、是否需与机器人同步插补、现场地面承重与空间限高、电源与气源配置条件等实际参数。特别注意头尾架开档调节范围与工件支撑点匹配性，避免悬臂过长导致刚性下降。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面、加注锂基脂；定期校验锁紧机构夹紧力与响应时间；检查导电铜刷磨损情况，确保搭铁电阻＜0.01Ω；对裸露金属件做周期性除锈补漆；所有电气线路须防焊渣飞溅与机械刮擦，接线端子定期紧固。

立足焊接本质，回归工艺本位。可升降双柱变位机不是炫技的载体，而是沉在产线里、扛在工序上的可靠伙伴。徐州小树自动化深耕焊接工装十余年，坚持用扎实结构、稳定性能与务实服务，助力中国制造在每一道焊缝中积累确定性——稳，才是真正的智能底色。
