一、产品总述
立式升降 L 型三轴变位机是一种专为中大型结构件焊接作业设计的高适配性工装设备，属于焊接自动化生产线中不可或缺的核心配套工装。它通过垂直升降、水平回转与倾斜翻转三自由度协同运动，实现对复杂工件的空间姿态精准调控。在传统手工焊向机械化、智能化升级过程中，该设备广泛应用于车间产线改造与新建自动化焊房，承担着“让焊缝始终处于最佳施焊位置”的基础功能，是提升焊接一致性、减少返修率、释放人工依赖的关键环节。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体内部焊缝视线遮挡、异形件多角度焊道无法连续施焊等痛点。立式升降 L 型三轴变位机可自动完成工件翻转、回转、升降及角度对位动作，将各类焊缝动态调整至平焊或船形焊位，显著改善焊工操作视角，避免因姿势受限导致的熔池失控、咬边、未熔合等缺陷。同时降低操作者登高、弯腰、扭转等高强度作业频次，提升现场作业安全性与人机工程合理性。

三、主流产品分类
按结构形式分为单立柱式与双立柱式；按轴数配置分为三轴联动型与双轴基础型；按驱动方式分为伺服电机驱动型与变频调速型；按头尾架结构分为固定尾架型、活动尾架型及双驱动同步型；按工件特性分为通用型、罐体专用型、风电法兰适配型、管道组对型等。

四、整机结构与工作原理
设备主体由刚性机架、高承载回转支承、精密减速传动系统、机械液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，通过PLC预设程序控制各轴伺服电机同步动作，实现升降—回转—翻转三轴联动；支持与焊接机器人作为外部轴联合编程，兼容主流品牌离线编程软件；亦可与滚轮架电气互锁，形成“变位+旋转”复合运动模式，满足环焊、纵焊、相贯线焊等多种工艺路径需求。

五、产品核心优势
整机采用厚壁矩形管焊接框架，静态刚性高，满载运行无明显晃动；回转与翻转运动平稳，重复定位精度可达±0.1°；升降导轨配合自润滑滑块，长期使用无爬行、无异响；锁紧机构响应迅速、夹持可靠；导电系统接触稳定，有效规避地线虚接引发的飞溅与弧偏吹；整机防护等级满足IP54，适应多尘、潮湿、油雾共存的典型焊接环境；具备与MES系统信号交互接口，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘支架与电池托盘、风电塔筒法兰、LNG储罐支撑结构、不锈钢罐体及各类五金结构件制造领域。适配工件涵盖直径Φ300mm–Φ3000mm的筒体、外径≤2500mm的环形法兰、长宽高≤4000×2500×2000mm的箱体类构件，以及带凸台、开孔、斜面等特征的异形结构件。

七、配套搭配设备

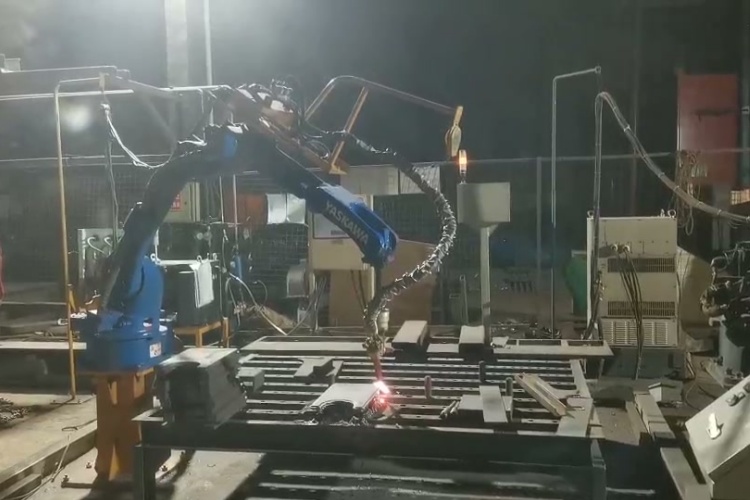

可独立用于半自动焊接工位，亦可与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊主机、气动/液压专用夹具等协同集成，构成从上料、定位、焊接到下料的全流程自动化单元。支持Modbus、Profibus、EtherNet/IP等多种工业通信协议，便于系统级联控。

八、科学选型要点
选型需综合评估工件最大负载重量及重心距分布，明确所需回转角度范围（常规0–360°连续或±120°限位）、升降行程（通常500–1200mm）、通孔内径要求、是否需双工位交替作业、是否对接机器人外部轴指令、现场地面承重与空间净高条件等要素，结合实际工艺节拍与产线布局进行匹配。

九、日常维保注意事项
建议每500小时检查减速机润滑油位与清洁度，定期补充合成齿轮油；每1000小时清理回转支承齿面并加注锂基润滑脂；每日巡检电缆拖链走向与线缆护套完整性；每月校验锁紧油缸压力与机械限位开关有效性；每季度检测导电铜刷磨损状态及搭铁电阻值；每年对机身焊缝与底座螺栓进行防锈处理与紧固复核。

立足焊接本质，回归工艺本源。立式升降 L 型三轴变位机不是炫技的终端，而是扎根产线、日日承重、年年可靠的姿态调控伙伴。徐州小树自动化坚持用扎实结构、稳定逻辑与真实工况验证，让每一次翻转都精准，每一次升降都安心，助力中国制造业在自动化升级路上走得更稳、更远。
