一、产品总述
双柱升降变位机是焊接自动化生产线中不可或缺的核心配套工装，属于重型焊接辅助设备范畴。它主要用于对中大型工件实施精准的姿态调整，通过升降、回转、翻转与角度微调，使焊缝始终处于最适宜的焊接位置。在传统手工或半自动焊接向智能化、批量化升级过程中，双柱升降变位机承担着“工件搬运员”与“姿态调度员”的双重角色，显著降低人工干预频次，为焊接质量一致性与节拍可控性提供基础保障。

二、产品核心作用
工厂实际焊接中常面临焊工视角受限、仰焊/立焊比例高、多层多道焊缝成型不均、筒体类工件内部死角难以覆盖等问题。双柱升降变位机通过集成升降与双轴（或三轴）联动功能，可驱动工件完成0–180°翻转、0–360°连续回转及垂直方向大行程升降，配合角度精确定位，将复杂空间焊缝主动“送入”最佳焊接区域。既减少焊工频繁攀爬、弯腰、仰头等高负荷动作，也规避因人为操作波动导致的熔深不均、咬边、未熔合等缺陷，切实提升一次合格率与单班产出效率。

三、主流产品分类
按结构形式分为立式双柱型、带底座加强型、嵌入式地坑安装型；按轴数配置分为双轴（升降+回转）、三轴（升降+回转+翻转）、四轴（含附加倾角调节）；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架结构分为固定头架+活动尾架、双活动头尾架、一体式刚性头尾架；按工件适配性分为通用型、筒体专用型、箱体夹持型、异形接口定制型。

四、整机结构与工作原理

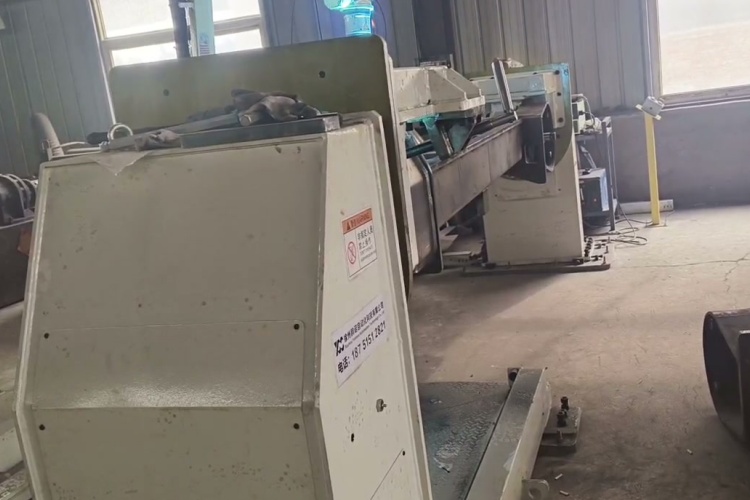

设备主体由高强度焊接机架、精密回转支承、伺服减速传动系统、机械式自锁与液压辅助锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动各轴伺服单元同步动作，实现升降与回转的复合运动；锁紧结构在到位后自动介入，确保焊接过程零漂移；导电装置保障焊接电流稳定导入工件，避免打火与烧蚀；设备支持与焊接机器人外部轴信号交互，兼容主流品牌离线编程系统，并可与滚轮架形成协同联动，实现筒体类工件的连续变位焊接。

五、产品核心优势
结构采用全钢框架+加强筋设计，整机刚性强、抗扭性好；运行过程振动小、启停平稳，定位重复精度可达±0.1°；模块化结构便于现场安装与后期功能扩展；对不同吨位、外形、材质的工件具备良好适配弹性；关键部件选型注重工业级耐用性，平均无故障运行时间长；多重机械+电气安全互锁机制，符合GB/T 15706机械安全标准；已广泛接入MES系统与数字孪生平台，支撑无人化焊接产线长期稳定运行。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车车架与电池托盘、风电塔筒与轮毂、LNG储罐与化工反应釜、五金大型支架及各类异形焊接结构件。可稳定承载圆柱体、环形法兰、矩形箱体、多面体构架、偏心结构件等常规及非标工件，满足其翻转、调姿、对位等全流程工艺需求。

七、配套搭配设备

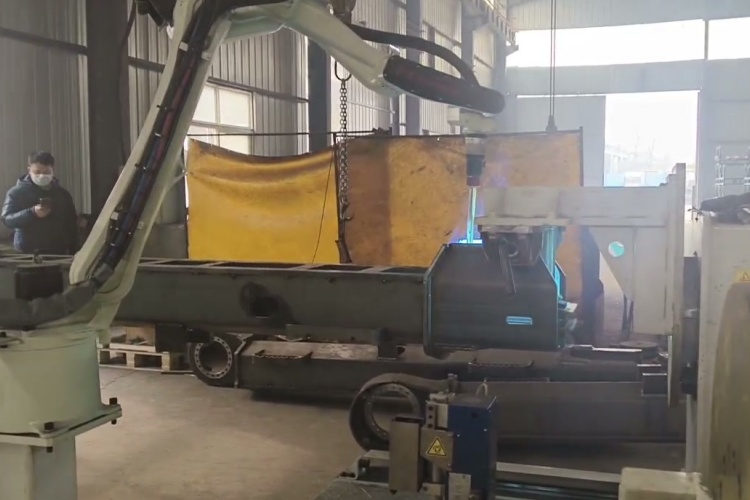

可独立作为单工位变位平台使用，亦能与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、快换式专用夹具等无缝集成。在成套焊接产线中，常作为机器人第七轴或协同工作站核心执行单元，实现“机器人不动、工件动”的高效作业模式。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需升降行程与回转角度范围、通孔直径或夹持界面尺寸、是否需多轴联动控制、是否对接机器人或MES系统、现场地面承重与空间净高条件等实际参数。建议结合典型工件三维模型进行运动包络仿真，确保变位过程无干涉、定位无盲区、锁紧无滑移。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期紧固传动链条张力与联轴器螺栓；检查导电铜刷磨损情况及搭铁线连接可靠性；校验锁紧油缸压力与机械限位开关响应；保持机身表面除锈涂装完好，尤其关注立柱滑轨与底座接触面防腐状态。

立足焊接本质，回归制造本分。双柱升降变位机不是炫技的智能终端，而是让焊缝更稳、让工人更省、让产线更韧的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持用扎实结构、可靠逻辑与现场思维，助力中国制造在每一次翻转与升降中，积累真实进步。
