一、产品总述

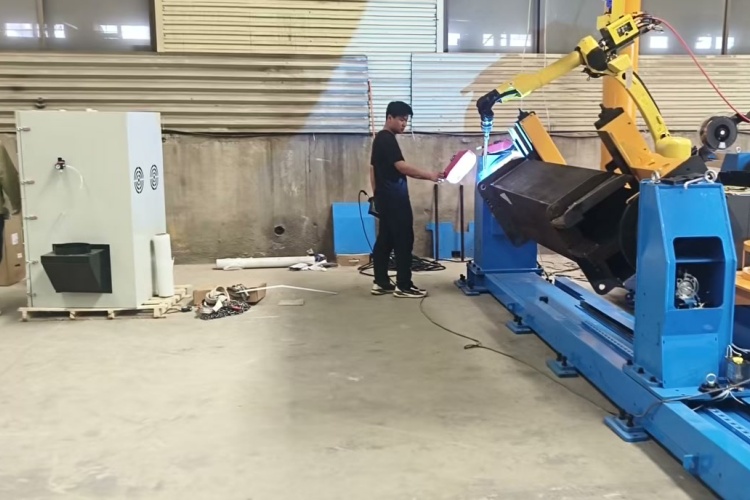

D 型双工位复合变位机是一种专为焊接自动化产线配套设计的高集成度工件姿态调整设备。它并非独立焊接设备，而是焊接机器人、自动焊机等主工艺设备的关键前置工装，承担着工件精准定位、多维姿态调节与连续流转的核心任务。在传统手工或半自动焊接向自动化升级过程中，该设备有效解决了工件无法按需翻转、回转、升降导致的重复吊装、频繁调位、焊缝可达性差等现实瓶颈，已成为中大型结构件批量焊接产线不可或缺的基础支撑装备。

二、产品核心作用
工厂实际焊接中，人工翻转重型工件耗时费力，易造成焊缝偏移、熔深不均；仰焊、立焊位置操作困难，飞溅大、成型差；复杂结构存在大量焊接死角，依赖高技能焊工反复调整姿势。D 型双工位复合变位机通过集成回转、翻转、升降、倾斜等多自由度运动，使工件始终处于最优焊接姿态——焊缝可稳定置于平焊或船形焊位置，机器人焊枪无需大幅轨迹补偿，显著改善熔池成形质量，减少返修率；双工位设计支持“焊接—装卸”并行作业，避免产线等待，提升设备综合利用率与节拍稳定性。

三、主流产品分类
按结构形式：立式D型、卧式D型、斜置式D型；
按轴数配置：三轴（回转+翻转+升降）、四轴（增加倾斜角调节）、五轴（含尾架同步微调）；
按驱动方式：伺服电机驱动、液压驱动、混合驱动；
按头尾架机型：单头固定+尾架可调式、双头同步伺服式、尾架带自定心卡盘式；
按工件专用机型：筒体专用型、箱体夹持型、法兰环焊型、异形支座适配型。

四、整机结构与工作原理
D 型双工位复合变位机由高强度焊接机架、精密回转支承、伺服减速传动系统、机械液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统构成。运行时，控制系统接收上位指令，通过伺服电机协同驱动各运动轴，实现工件姿态的精确联动；支持与焊接机器人共用同一控制平台，可作为外部轴参与路径规划；兼容离线编程系统，预设多组工件坐标系与姿态参数；部分机型集成滚轮架功能，满足长筒类工件连续旋转焊接需求。

五、产品核心优势
结构刚性强，承载工件重心偏移适应性好；运行平稳无抖动，低速启停无爬行；重复定位精度达±0.1°以内；接口开放，可匹配主流品牌机器人与焊机通讯协议；关键部件防护等级高，适应粉尘、油雾、焊烟等典型车间环境；故障点少，日常维护简便；整机安全联锁完善，急停响应及时，满足无人化产线长期连续运行要求。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘副车架、风电塔筒法兰、液化气罐体、不锈钢储罐、农机机架等制造领域。适配工件类型涵盖直径300mm–3500mm的各类筒体、外径≤4000mm的环形法兰、边长≤3000mm的箱体结构、以及带有非对称支耳、凸台、斜面的异形焊接构件。

七、配套搭配设备

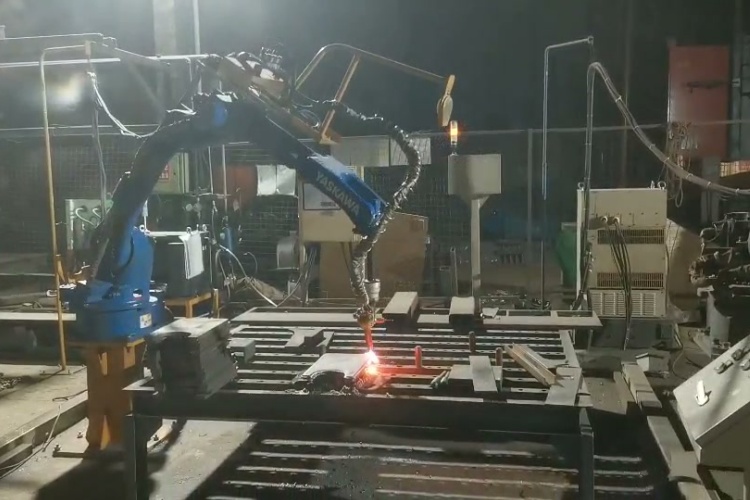

可与六轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊主机、气动/液压专用夹具等无缝对接。既可作为单机工位完成中小批量多品种焊接，也可嵌入MES调度系统，成为柔性焊接单元或全自动产线中的标准工位模块。

八、科学选型要点
选型需综合评估：工件最大负载与重心距分布、所需最小回转半径与最大翻转角度、升降行程是否满足装夹空间、通孔直径是否适配轴类工件穿入、是否需与机器人同步联动、现场地面承重与地坑条件、防尘防爆等特殊工况要求。建议优先依据典型工件三维模型进行运动包络仿真验证。

九、日常维保注意事项
定期检查减速机润滑油位与清洁度，每6个月更换一次；每月目视检查回转支承齿面磨损及润滑脂渗出状态；确认所有电气线路无破损、接插件无松动；每季度校验锁紧机构夹紧力与响应时间；导电搭铁铜刷需保持接触良好、无氧化积碳；机架焊缝与漆面应定期除锈补漆，防止应力腐蚀。

立足智能制造底层工艺装备升级需求，D 型双工位复合变位机以扎实的结构功底、可靠的运动性能与开放的系统兼容性，持续为焊接产线提供稳定、精准、可持续的工件姿态保障。徐州小树自动化深耕焊接工装领域多年，坚持从车间真实工况出发，让每一台设备真正服务于生产、经得起时间检验。
