一、产品总述
H 型变位机是焊接自动化生产线中不可或缺的核心配套工装，属于专用焊接辅助设备类别。其结构主体呈“H”字形布局，由左右对称的立柱、横梁及可调式头尾架构成，专为承载、定位、翻转和精确定位中大型焊接工件而设计。在传统手工焊向机械化、自动化升级过程中，H 型变位机承担着将复杂空间焊缝转化为平焊或俯焊位置的关键任务，直接支撑焊接质量提升与节拍优化，是工厂实现稳定批量焊接、减少返修、降低人工依赖的实际抓手。

二、产品核心作用
工厂实际焊接中常面临工件体积大、焊缝分布广、多角度交汇、底部与内腔难以施焊等问题。H 型变位机通过集成回转、翻转、升降、倾斜等多种运动功能，使工件在三维空间内按需调整姿态，有效解决人工焊接视角受限、焊枪可达性差、焊缝成型不均、仰焊飞溅多、操作人员反复攀爬等现实痛点。尤其在长周期连续作业中，显著降低焊工劳动强度，提升作业安全性，保障焊缝熔深一致、成形美观、内部质量稳定。

三、主流产品分类
按行业通用分类方式，H 型变位机可分为五大类：按结构形式分为标准型、加高型、低重心型；按轴数配置分为单轴（仅回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）；按驱动方式分为伺服电机驱动、液压驱动、变频电机驱动；按头尾架形式分为固定头架+活动尾架、双活动头尾架、带自定心卡盘头尾架；按工件适配性分为通用型、筒体专用型、箱体夹持型、风电法兰适配型等。

四、整机结构与工作原理

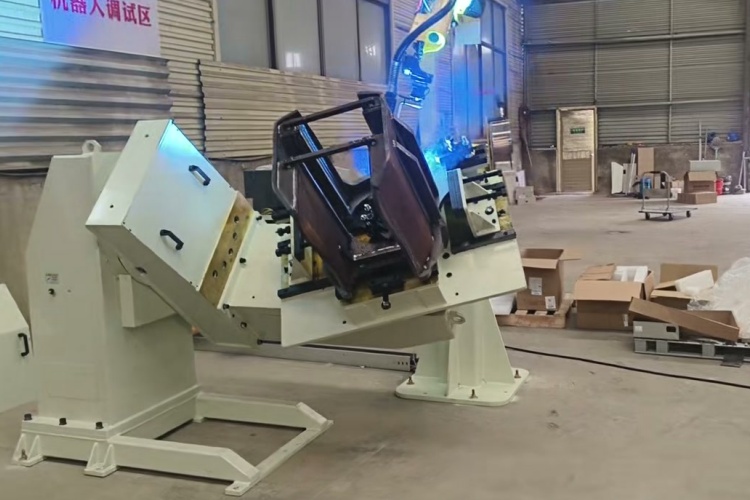

H 型变位机主要由整体焊接机架、高精度回转支承、伺服/变频传动系统、机械液压双重锁紧机构、导电搭铁装置、工业级PLC控制系统等组成。运行时，控制系统接收指令后驱动各执行单元协同动作：回转轴实现0–360°无级旋转，翻转轴完成±120°以内精准倾角调节，升降机构适配不同高度工位对接。设备支持与焊接机器人作为外部轴联动，兼容主流品牌机器人离线编程接口；亦可与滚轮架同步控制，实现筒体类工件的复合运动轨迹匹配。

五、产品核心优势
H 型变位机整机采用厚板焊接框架，刚性强、变形小；运动过程平稳无抖动，重复定位精度达±0.1°；结构模块化程度高，适配不同吨位与外形工件；关键部件选用工业级防护等级元器件，故障率低、连续运行可靠性高；多重机械+电气安全互锁设计，满足无人值守产线安全规范；整机寿命长，日常维护简便，长期服役仍能保持出厂级运行精度。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构桥梁与管道、汽车底盘及副车架、风电塔筒与轮毂、液化气罐与反应釜、五金结构件等制造领域。可稳定承载筒体类（如管道、罐体）、环形法兰、箱型梁柱、异形支架、多面体结构件等常规及非标焊接工件，对表面不规则、重心偏移较大的工件具备良好适应能力。

七、配套搭配设备
H 型变位机既可独立用于半自动焊接工位，也常与焊接机器人、焊接操作机、自动埋弧焊机、等离子焊机等配合使用；支持与滚轮架联控实现筒体全位置焊接；可接入MES系统，作为智能焊接单元的执行终端；亦可配套定制化夹具、快换接口、激光寻位模块等，提升产线柔性化水平。

八、科学选型要点
选型需综合评估工件最大负载与重心距分布，明确所需回转角度范围、翻转极限位置、升降行程需求；关注通孔直径是否满足轴类件穿入；根据自动化程度确定轴数配置与控制协议兼容性；同时考虑车间地基承重、电源容量、环境温湿度及粉尘等级等现场工况因素，避免功能冗余或性能不足。

九、日常维保注意事项
建议每500小时检查减速机润滑油位并补充专用润滑脂；每2000小时清洁回转支承齿面并加注防锈润滑剂；定期紧固锁紧机构螺栓，校验限位开关与急停功能；检查导电铜带连接是否牢固、有无氧化烧蚀；对裸露金属部件进行除锈补漆；电缆线槽保持清洁通畅，避免拖拽磨损。

立足焊接本质，回归工艺本源。H 型变位机不追求炫技参数，而专注每一次翻转的稳、每一处定位的准、每一班运行的久——这是徐州小树自动化坚持的技术信条。让焊接更可控，让产线更可靠，让制造更踏实。
