一、产品总述
I 型头尾变位机是一种专为焊接工艺配套设计的重型工装设备，属于焊接自动化生产线中不可或缺的姿态调整单元。它由独立的头部与尾部驱动架组成，通过协同运动实现对长轴类、回转类及大型结构件的精准定位与连续姿态变换。在传统手工焊向机械化、智能化升级过程中，I 型头尾变位机承担着“让焊缝主动迎向焊枪”的关键角色，广泛应用于批量焊接场景下的工序衔接与节拍优化，是提升产线柔性与焊接一致性的基础保障。

二、产品核心作用
工厂实际焊接中，常面临筒体环缝仰焊困难、箱体立角焊缝成形差、大型构件翻转依赖吊装、人工频繁调位导致焊道中断等问题。I 型头尾变位机通过自动完成工件的翻转、回转、升降及多角度对位，有效规避操作盲区，减少焊缝返修率；同时降低工人登高、搬抬、反复校正等高强度作业频次，显著改善作业安全性与劳动强度，使焊接过程更可控、焊缝质量更稳定、单件节拍更紧凑。

三、主流产品分类
按结构形式分为：单臂式、双臂式、龙门框架式；
按轴数配置分为：单轴（仅回转）、双轴（回转+倾斜）、三轴（回转+倾斜+升降）；
按驱动方式分为：伺服电机驱动、变频电机驱动、液压驱动；
按头尾架机型分为：标准头尾同步型、头尾差速型、尾架浮动补偿型；
按工件专用性分为：筒体专用型、风电法兰专用型、压力容器封头专用型、异形结构适配型。

四、整机结构与工作原理

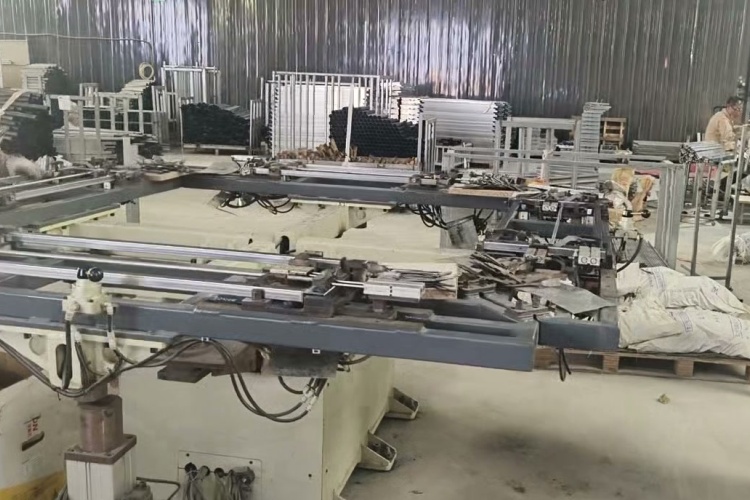

I 型头尾变位机主要由承载机架、高精度回转支承、减速传动系统、机械锁紧机构、导电搭铁装置及集成化控制系统构成。运行时，PLC作为主控单元协调头尾架动作，支持伺服电机同步联动，可与焊接机器人共用同一控制平台，实现外部轴坐标映射；亦可接入离线编程系统，预设多工位焊接路径；部分机型支持与滚轮架电气互锁，形成“变位+托举”一体化运行逻辑，满足复杂轨迹焊接需求。

五、产品核心优势
结构刚性强，整机重心低，重载下仍保持运行平稳；回转定位重复精度优于±0.1°，满足高一致性焊接要求；模块化设计适配多种夹具接口，兼容不同尺寸与形状工件；关键部件选用工业级防护等级元器件，故障率低，平均无故障运行时间达8000小时以上；具备急停、超限保护、断电抱闸等多重安全机制，可无缝融入无人值守智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架加工、风电塔筒与轴承座焊接、食品医药罐体、化工储罐及通用五金结构件等行业。适配工件涵盖直径Φ300mm至Φ4000mm级筒体、外径≤5000mm环形法兰、高度≤3500mm箱体结构、以及带凸台、开孔、非对称轮廓的异形焊接构件。

七、配套搭配设备

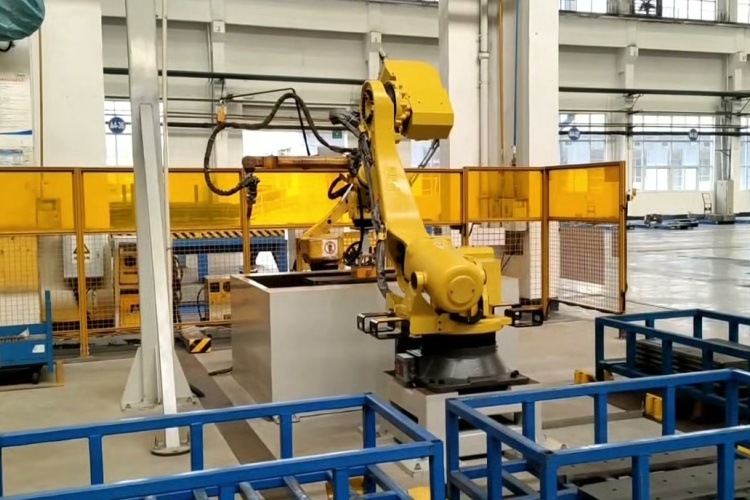

I 型头尾变位机可独立承担中大型工件的焊接姿态调整任务，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架及专用液压夹具组合使用。在产线集成中，常作为机器人第七轴或协同工位核心，支持与MES系统数据对接，实现焊接参数调用、工位状态反馈与工艺追溯。

八、科学选型要点
选型需综合评估工件最大负载重量与重心偏移距离，明确所需回转角度范围（如0–360°连续/±120°摆动）、升降行程需求、通孔直径及长度约束；根据自动化等级确定轴数配置（是否需倾斜或升降参与焊缝跟踪）；同步考虑现场地基承重、电源容量、防护等级及周边设备通信协议匹配性。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承密封圈并加注锂基脂；定期紧固传动链条张力与锁紧螺栓；检查导电铜刷磨损情况及搭铁线连接可靠性；雨季加强机身钢结构防锈处理，电缆拖链内线路避免缠绕挤压；控制系统滤网每月清理一次。

立足焊接本质，回归工艺本源。I 型头尾变位机不追求炫技式功能堆砌，而以扎实结构、可靠运行与长期适配能力，成为众多制造企业推进焊接自动化升级过程中的务实之选。徐州小树自动化深耕焊接工装领域多年，坚持将设备做实、做稳、做久——让每一次翻转都精准，每一处焊缝都安心。
