一、产品总述
T 型复合变位机是一种专为焊接工艺服务的高集成度工装设备，属于焊接自动化生产线中不可或缺的核心配套单元。它不是孤立运行的单体设备，而是与焊接机器人、操作机或自动焊机协同作业的关键执行环节。在传统手工焊接向机械化、智能化升级过程中，T 型复合变位机承担着工件空间姿态动态调整的核心任务，通过精准可控的多自由度运动，将复杂焊缝始终置于最优焊接位置，显著改善工艺实施条件，是企业实现焊接质量提升与产线柔性化改造的重要物理支点。

二、产品核心作用
工厂实际焊接中，常面临焊工视角受限、仰焊/立焊比例高、转角焊缝易漏焊、人工翻转工件费力且定位不准等问题。T 型复合变位机通过集成回转、翻转、升降与角度微调功能，使工件在焊接过程中持续保持平焊或下向焊姿态，有效规避焊缝成形不良、气孔夹渣等常见缺陷；同时减少人工干预频次，降低高危姿势作业风险，减轻劳动强度，从源头保障焊接一致性与过程安全性。

三、主流产品分类
按结构形式分为立式T型、卧式T型、斜置T型；按轴数配置分为双轴（回转+翻转）、三轴（增加升降）、四轴（含俯仰或偏摆）；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架形式分为单驱头架+从动尾架、双驱同步头尾架、无尾架悬臂式；按工件适配性分为通用型、筒体专用型、箱体支撑型、异形件浮动夹持型。

四、整机结构与工作原理

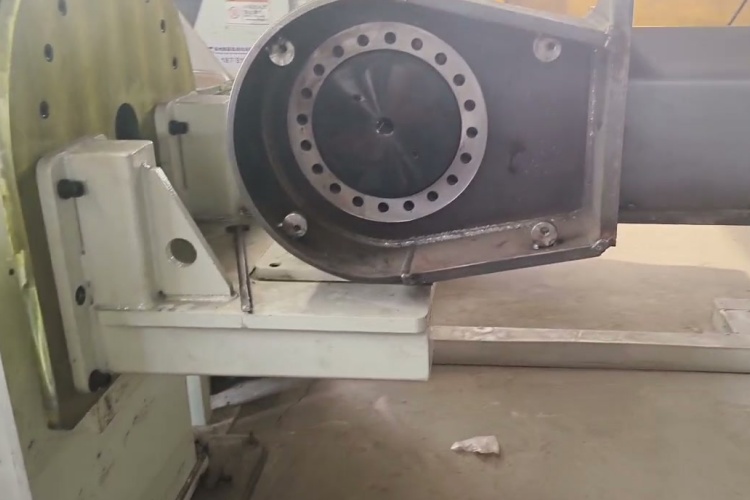

T 型复合变位机由刚性机架、高承载回转支承、精密传动系统（含减速机与联轴器）、机械/液压双重锁紧机构、导电搭铁装置、工业级PLC控制系统及人机交互模块组成。运行时，控制系统接收指令后，驱动各轴伺服单元同步动作，实现工件姿态连续调节；支持与机器人外部轴信号互联，兼容主流品牌离线编程软件；可与滚轮架电气联动，形成“变位+旋转”复合运动模式，满足环焊、螺旋焊等复杂路径需求。

五、产品核心优势
结构采用整体焊接框架与加强筋布局，抗扭刚性强；回转与翻转运动平稳无抖动，重复定位精度可达±0.1°；多种接口协议兼容，适配不同品牌机器人及焊机；关键部件选用工业级防护等级元器件，长期满负荷运行故障率低；多重机械限位与电气互锁设计，保障人机协同安全；具备接入MES系统的基础通讯能力，可无缝融入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、大型钢结构与管道工程、汽车底盘及电池托盘产线、风电塔筒与轴承座加工、食品医药罐体、化工储运设备及各类五金结构件生产场景。适配工件涵盖直径300mm至3500mm的筒体类、法兰环件、矩形箱体、H型钢构、L型支架及带曲面过渡的异形结构件。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦可与6轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊/气体保护焊自动焊机、快换式专用夹具等组成模块化工作站。支持标准IO信号对接与EtherCAT/Profinet总线通信，便于整线集成与集中管控。

八、科学选型要点
选型需综合评估工件最大负载与重心偏移量、所需回转角度范围（如0–360°连续或±120°限位）、升降行程需求、通孔内径适配尺寸、是否需多轴联动控制、现场地面承重与空间净高、以及是否预留机器人干涉避让余量等实际工况参数，避免功能冗余或性能不足。

九、日常维保注意事项
建议每500小时检查减速机油位并补充专用润滑脂；每2000小时对回转支承齿面清洁注油；定期紧固传动连接螺栓，校验锁紧机构响应灵敏度；检查导电铜刷磨损情况，确保搭铁电阻＜4Ω；对裸露金属结构进行防锈处理，电缆线槽保持干燥无积尘；控制系统散热风扇滤网每月清理一次。

立足焊接本质，回归工艺本源。T 型复合变位机不追求参数堆砌，而以扎实结构、可靠运行与真实适配能力，成为智能制造落地过程中值得托付的工件姿态调控伙伴。徐州小树自动化深耕焊接工装领域多年，坚持用一线经验打磨每一台设备，让自动化真正服务于焊工、服务于产线、服务于中国制造业的稳健升级。
