一、产品总述
B 型复合变位机是一种专为焊接工艺服务的高集成度工装设备，属于焊接自动化生产线中不可或缺的核心配套装备。它不是独立完成焊接的执行单元，而是通过精准调控工件空间姿态，为焊枪或机器人提供最优可达路径与稳定作业条件。在传统手工焊向机械化、自动化升级过程中，B 型复合变位机承担着“工件调度中枢”的角色——将原本需人工翻转、吊装、调整的重复性操作，转化为程序可控、定位可溯、节拍可调的标准化工序，切实支撑企业提升焊接一致性、降低返修率、缩短单件工时。

二、产品核心作用
工厂实际焊接中，常面临焊缝位置多变、结构复杂、人工翻转困难等问题。B 型复合变位机通过集成回转、翻转、升降及多角度联动功能，实现工件自动姿态调整。例如筒体环焊时，可连续匀速回转配合单道长焊缝；箱体类构件焊接时，可精准倾翻至任意角度，使焊缝始终处于平焊或船形焊位；对带法兰或支座的异形件，可通过多轴协同完成空间对位。该过程有效规避了人工操作导致的视角盲区、焊枪轨迹偏差、热输入不均等缺陷，显著改善焊缝成形质量，同时减轻工人劳动强度，降低高处、受限空间等危险作业风险。

三、主流产品分类
按结构形式分为立式、卧式、倾斜式；按轴数配置分为双轴（回转+翻转）、三轴（增加升降）、四轴（含辅助微调）；按驱动方式分为伺服电机驱动、液压驱动、混合驱动；按头尾架形式分为双驱动式、单驱动+从动尾架式、浮动尾架式；按工件适配特性分为通用型、筒体专用型、H型钢专用型、罐体卧式型、风电法兰专用型等。

四、整机结构与工作原理
B 型复合变位机由高强度焊接机架、高精度回转支承、伺服减速传动系统、机械/液压锁紧机构、导电搭铁装置及工业级PLC控制系统组成。运行时，控制系统接收指令后，通过伺服驱动器协调各轴运动，实现多自由度同步或分步动作；支持与焊接机器人共用同一控制器，作为外部轴参与路径规划；可接入离线编程系统，提前模拟焊缝可达性；亦可与滚轮架电气互锁，实现筒体类工件“边旋转、边压紧、边焊接”的一体化作业。

五、产品核心优势
结构刚性强，重载工况下变形量小；运行平稳无抖动，保障焊缝跟踪连续性；重复定位精度达±0.1°以内；接口开放，兼容主流机器人品牌与焊机通信协议；关键部件防护等级高，适应粉尘、油雾、焊渣等典型车间环境；平均无故障运行时间长，日常维护简单；具备急停、超限、过载、断电自锁等多重安全机制，满足智能产线无人值守运行要求。

六、适用行业与适配工件
广泛应用于工程机械底盘件、压力容器封头与筒节、钢结构桥梁节点、汽车副车架与电池托盘、风电塔筒法兰、LNG储罐壳体、不锈钢罐体、五金支架及各类定制化异形结构件。适配工件涵盖直径300mm–3000mm筒体、外径≤4000mm环形件、长宽高≤8000×3500×2500mm箱体，以及重心偏移明显、轮廓不规则的焊接组合件。

七、配套搭配设备

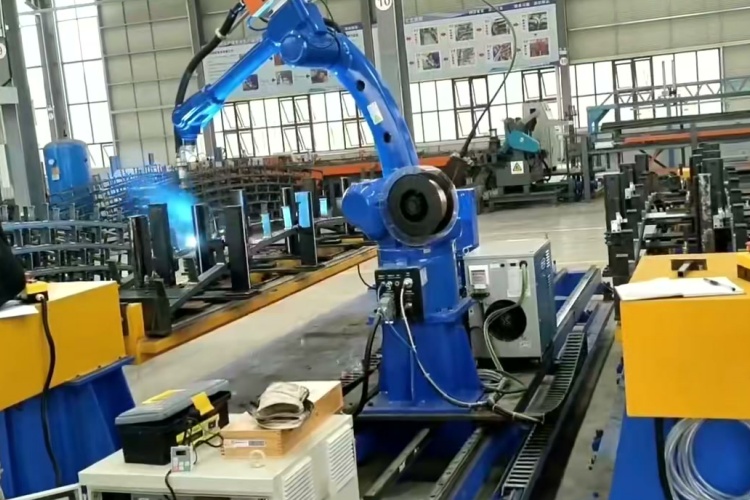

可与六轴焊接机器人、龙门式焊接操作机、数控滚轮架、埋弧焊机、MIG/MAG自动焊机、专用夹具系统等灵活组合。既可作为单机工位独立运行，也支持接入MES系统，成为模块化焊接单元或柔性产线的关键执行节点。

八、科学选型要点
选型需综合评估：工件最大负载与重心距是否匹配承载能力；所需回转角度范围（0–360°或±120°）；升降行程是否满足焊枪空间避让；通孔尺寸是否容纳工件穿入；轴数配置是否覆盖全部焊缝位姿需求；是否预留机器人IO接口与现场总线协议；安装基础承重与地面平整度是否达标。

九、日常维保注意事项
定期检查减速机油位并按周期更换；每季度清洁回转支承密封圈并加注专用润滑脂；检查电缆拖链走向与磨损情况；每月校验锁紧机构夹紧力与响应时间；每半年检测导电刷接触电阻与搭铁线连接可靠性；机架焊缝与漆面应定期除锈补漆，避免长期潮湿腐蚀。

立足制造本质，赋能焊接升级。B 型复合变位机不追求炫技参数，而专注解决真实产线中的姿态调控难题。徐州小树自动化深耕焊接工装领域多年，以扎实结构设计、可靠传动逻辑与贴近现场的工程思维，持续为制造业提供经得起时间检验的工艺装备支撑。
