一、产品总述

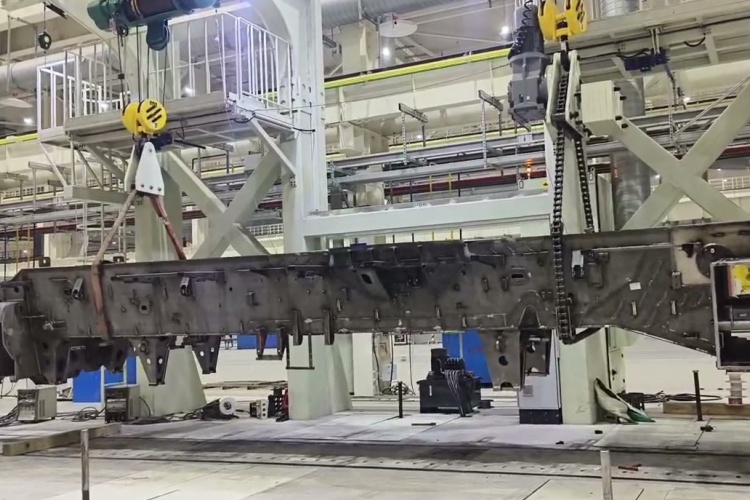

U 型双轴变位机是焊接自动化生产线中不可或缺的核心配套工装，属于专用型工件姿态调整设备。它通过结构化的机械运动，实现对中大型焊件的空间位置动态调控，广泛应用于传统焊接产线升级、机器人焊接系统集成及智能化焊接车间改造场景。在实际生产中，该设备承担着将复杂焊缝“摆正、翻转、抬升、对位”的基础任务，是打通人工焊接向自动焊接过渡的关键物理接口，其稳定性和适配性直接影响整条产线的连续运行能力与工艺一致性。

二、产品核心作用
工厂一线普遍面临焊缝视角受限、仰焊/立焊比例高、人工翻转耗时费力、焊缝成形波动大等现实问题。U 型双轴变位机通过同步驱动回转与倾翻两自由度运动，可精准完成工件自动翻转、360°连续回转、多角度倾斜定位、升降微调及焊缝基准面动态对齐等操作。有效规避人工干预带来的重复定位误差，减少焊接死角，降低焊工劳动强度与职业健康风险，显著提升焊缝一次合格率与节拍稳定性。

三、主流产品分类
按结构形式分为：标准U型框架式、加强型U型落地式、紧凑型嵌入式；
按轴数配置分为：双轴联动型、双轴+辅助升降型、双轴+尾架浮动补偿型；
按驱动方式分为：伺服电机驱动型、液压驱动型、混合驱动型；
按头尾架配置分为：单驱动头架+从动尾架型、双驱动头尾架同步型、无尾架悬臂支撑型；
按工件适配性分为：通用筒体变位型、环形法兰专用型、箱体类工件适配型、异形结构件定制型。

四、整机结构与工作原理

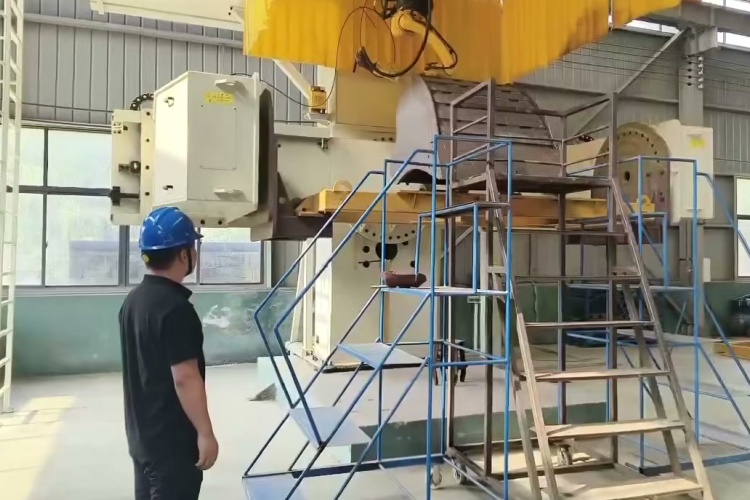

U 型双轴变位机由整体焊接机架、高刚性回转支承、精密减速传动系统、机械/液压双重锁紧机构、导电搭铁装置及工业级PLC控制系统组成。工作时，控制系统依据预设程序或上位机指令，驱动伺服电机经减速机构带动回转轴与倾翻轴协同动作；支持与焊接机器人外部轴联动，兼容离线编程路径映射；可与滚轮架电气互锁，实现“变位—旋转—焊接”一体化节拍控制，满足多工序连续作业需求。

五、产品核心优势
结构采用全钢焊接框架，抗扭刚性强，长期重载运行不变形；双轴运动平稳无抖动，重复定位精度满足常规焊接工艺要求；模块化设计便于现场安装与后期功能扩展；关键部件防护等级高，适应粉尘、油雾、高温等典型车间环境；故障点少、维护接口直观，平均无故障运行时间长；具备安全急停、过载保护、零位校验等多重保障机制，可无缝接入无人化智能焊接产线。

六、适用行业与适配工件
广泛应用于工程机械、压力容器制造、钢结构与管道工程、汽车底盘及副车架零部件、风电塔筒与轮毂、食品医药罐体、化工储运容器、五金结构件加工等行业。适配工件涵盖直径300mm–3500mm的各类筒体、带法兰环形件、矩形/方形箱体、H型梁结构、L型支架及部分带局部曲面的异形焊接构件。

七、配套搭配设备
可独立作为单工位焊接工装使用，亦可与弧焊机器人、埋弧焊操作机、自动TIG/MIG焊机、数控滚轮架、气动/液压夹具等设备组合集成。支持标准通信协议接入产线MES系统，满足单站作业与柔性产线两种应用模式。

八、科学选型要点
选型需综合评估：工件最大负载及重心偏移距离、所需回转角度范围（0–360°或限位区间）、倾翻角度调节幅度、U型开口通径与高度余量、是否需附加升降或尾架浮动功能、与现有机器人品牌及控制系统兼容性、车间地面承重与空间净高条件等，避免“大马拉小车”或“小马拉大车”。

九、日常维保注意事项
定期检查减速机油位并按周期更换润滑脂；每季度清洁回转支承齿圈与密封间隙，防止焊渣堆积；核查锁紧机构液压压力或机械螺栓预紧力；确认导电铜带连接牢固、无氧化烧蚀；线路穿管防护完好，避免拖链磨损；机身外露金属面视环境定期补漆防锈；建议建立设备运行台账，记录关键参数变化趋势。

立足焊接本质，回归工艺本源。U 型双轴变位机不追求炫技参数，而以扎实结构、可靠动作与长期服役表现，成为智能制造产线中值得托付的“工件调度员”。徐州小树自动化深耕焊接工装领域多年，坚持用务实设计响应真实产线需求——让每一次翻转都精准，每一处焊缝都安心。
