一、产品总述
开敞式 L 型变位机是一种专为焊接工艺配套设计的通用型工件姿态调整装备，属于焊接自动化生产线中不可或缺的核心工装之一。其结构呈L形布置，工作面开放，便于焊枪接近、吊装上下料及多工序协同作业。在传统手工焊接向半自动、全自动升级过程中，该设备承担着工件翻转、角度定位与动态协同的关键任务，广泛应用于产线改造、技改提效及新产线规划阶段，是提升焊接一致性、释放人工依赖、夯实工艺基础的重要物理载体。

二、产品核心作用
工厂实际焊接中常面临焊缝位置复杂、操作视角受限、仰焊/立焊比例高、人工翻转费力且易偏差等问题。开敞式 L 型变位机通过集成回转、翻转、升降与精确定位功能，可驱动工件自动完成多自由度姿态调整，使各类焊缝始终处于平焊或近平焊位置。由此显著减少焊接缺陷，改善熔池成形质量，降低返修率；同时减轻工人劳动强度，规避高处翻转、重物搬运等安全风险，从根源上提升作业安全性与过程可控性。

三、主流产品分类
按行业通用分类方式，开敞式 L 型变位机可分为以下五类：按结构形式分为单臂式与双臂式；按轴数配置分为单轴、双轴、三轴及四轴联动机型；按驱动方式分为伺服电机驱动型与普通电机+机械限位型；按头尾架配置分为单头固定+尾架可调型、双头同步驱动型；按工件适配特性分为通用型、筒体专用型、箱体支撑型及异形结构适配型。

四、整机结构与工作原理
设备主体由高强度焊接机架、精密回转支承、模块化传动系统（含减速机与联轴器）、液压/机械锁紧机构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统依据预设程序或外部信号指令，驱动各执行单元协同动作：回转轴实现0–360°连续旋转，翻转轴完成±120°以内精准倾角调节，升降机构保障工件基准面高度匹配。支持与焊接机器人共用同一控制平台，实现外部轴联动、离线轨迹规划导入、滚轮架同步启停等成熟工程应用。

五、产品核心优势
开敞式 L 型变位机以结构刚性强、运行振动小、重复定位精度优于±0.1°、负载适应范围宽、平均无故障运行时间长为突出特点。整机防护等级满足车间油雾、焊渣、粉尘环境要求，关键部件寿命达十年以上。所有运动接口预留标准通信协议与电气接口，可无缝接入MES系统与无人化焊接产线，具备长期服役稳定性与智能化扩展兼容性。

六、适用行业与适配工件
典型应用覆盖工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与副车架、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金金属箱体。适配工件形态包括但不限于圆柱筒体、环形法兰、矩形箱体、T型梁、H型钢组合件及带凸台/开孔的异形结构件，对非标轮廓具备良好包容性。

七、配套搭配设备

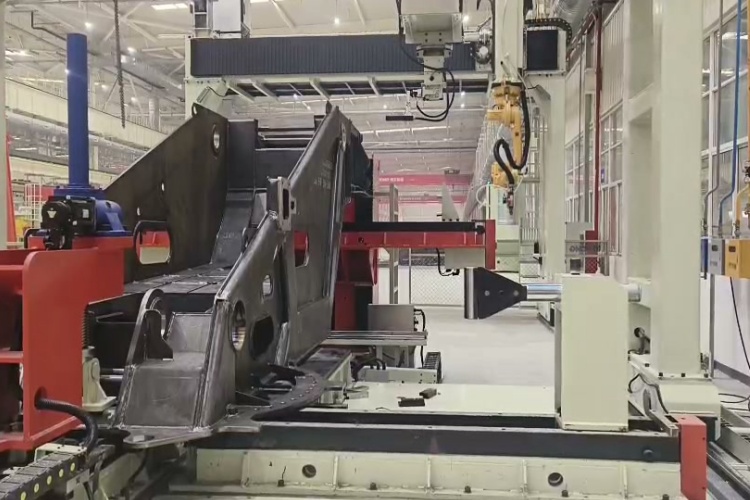

可独立作为手动/半自动焊接工位核心工装使用，亦可与弧焊机器人、埋弧焊操作机、自动送丝系统、数控滚轮架及快换式专用夹具组成柔性焊接单元。在整线集成中，常作为机器人第七轴或协同运动副，与激光跟踪、视觉寻位等传感模块联合应用，构建闭环反馈焊接系统。

八、科学选型要点
选型需综合评估工件最大重量及重心偏移量、所需回转与翻转角度范围、升降行程裕度、中心通孔尺寸、是否需多轴联动、是否对接机器人IO信号、现场地面承重与空间净空等实际条件。特别注意重心距过大时需强化尾架支撑刚性，高频启停工况应优选伺服响应机型。

九、日常维保注意事项
建议每500小时检查回转支承润滑脂填充状态，每2000小时更换减速机润滑油；定期清理导电铜刷与搭铁接触面氧化层；锁紧机构须季度校验夹紧力矩；线路穿管与接插件应防焊渣飞溅；机架焊缝与底座螺栓每半年目视检查有无裂纹或松动；潮湿环境需加强机身防锈涂层维护。

立足焊接本质，回归工艺本源。开敞式 L 型变位机不追求参数堆砌，而专注每一次翻转的稳、每一处定位的准、每一班运行的可靠——这是徐州小树自动化深耕焊接工装十余年的实践信条。让设备真正服务于人，而非让人迁就设备；让自动化落地生根，而非浮于概念。
