一、产品总述
窄空间 C 型变位机是一种专为受限安装环境设计的焊接辅助工装设备，属于焊接自动化生产线中关键的工件姿态调整单元。其C形开式结构有效规避传统L型或座式变位机对厂房高度、地坑深度及周边设备干涉的依赖，广泛应用于产线升级改造、旧车间智能化改造等实际场景。在从手工焊向机器人焊接过渡过程中，该设备承担工件精准定位、多角度协同运动的核心任务，是提升焊接一致性、降低人工干预频次、支撑批量稳定生产的可靠基础装备。

二、产品核心作用
工厂现场普遍面临焊接视角受限、仰焊/立焊比例高、筒体内部焊缝难以覆盖、人工翻转重物风险大等问题。窄空间 C 型变位机通过集成回转、翻转、升降与微调角度功能，使工件焊缝始终处于最佳施焊位置——机器人或焊枪可沿平顺轨迹作业，显著减少焊缝成形缺陷，降低返修率；同时替代人工吊装与撬动，减轻操作强度，规避高处作业与夹伤隐患，切实提升一线作业安全等级与过程可控性。

三、主流产品分类
按结构形式：标准C型、低重心C型、加长臂C型、双立柱C型；
按轴数配置：单轴（仅回转）、双轴（回转+翻转）、三轴（回转+翻转+升降）、四轴（含角度微调）；
按驱动方式：伺服电机驱动、变频电机驱动、液压驱动；
按头尾架机型：单侧驱动式、双侧同步驱动式、无尾架悬臂式；
按工件专用机型：筒体专用型、法兰对接型、箱体夹持型、异形支座适配型。

四、整机结构与工作原理

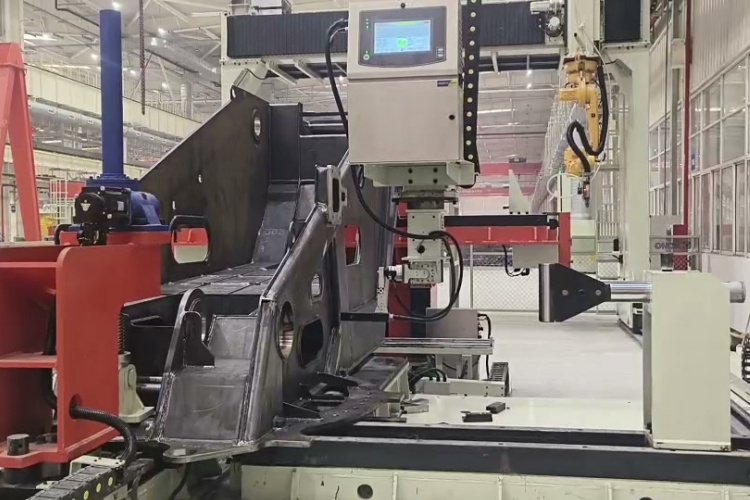

设备主体由高强度焊接机架、高精度回转支承、伺服减速传动系统、机械自锁与液压锁紧双冗余结构、导电搭铁组件及工业级PLC控制系统构成。运行时，控制系统接收指令后，驱动各轴按预设路径同步动作；支持与焊接机器人共用同一控制平台，实现外部轴联动；兼容离线编程轨迹导入，亦可与滚轮架形成“变位+托举”复合运动模式，满足环焊、螺旋焊、多面焊等复杂工艺需求。

五、产品核心优势
结构刚性强，满载运行无明显弹性变形；运动平稳性优，启停无抖动，重复定位精度满足常规焊接工艺要求；接口开放，可无缝接入主流机器人品牌控制系统；整机防护等级与散热设计适配多尘、高湿、油雾等典型车间环境；关键部件选型注重长周期服役可靠性，平均无故障运行时间表现稳定；具备安全急停、超限保护、失电抱闸等多重保障机制，支持无人值守连续作业。

六、适用行业与适配工件
广泛服务于工程机械结构件、压力容器封头与筒节、钢结构桥梁节点、汽车底盘与副车架、风电塔筒法兰、液化气罐体、不锈钢储罐及各类五金焊接支架等制造领域。适配工件涵盖直径300mm–2500mm的筒体类、外径≤3000mm的环形件、长宽高≤4000×2000×1800mm的箱体结构，以及带凸台、耳板、支腿等局部不规则特征的异形件。

七、配套搭配设备

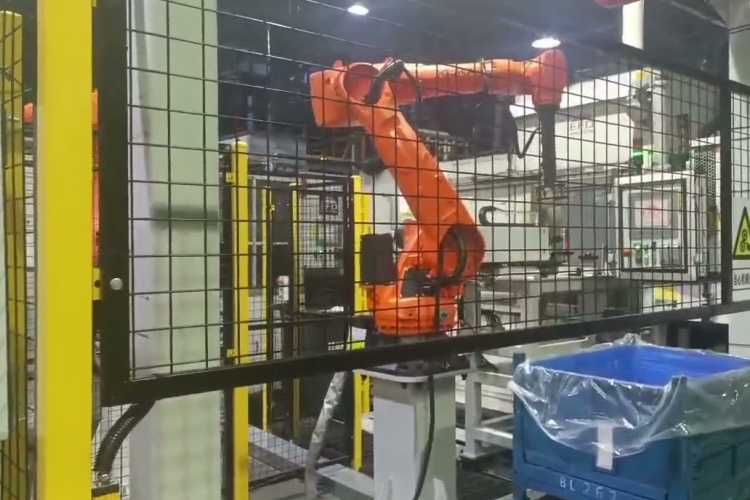

可独立作为手动/半自动焊接工位核心工装使用，更常见于与6轴焊接机器人、龙门式焊接操作机、数控自动焊机组合应用；支持与标准滚轮架联机实现大直径长筒体全位置焊接；亦可集成于定制化工装夹具系统，配合激光跟踪、电弧传感等实时纠偏模块，构建闭环智能焊接单元。

八、科学选型要点
选型需综合评估工件最大质量及重心偏移量、所需最小回转半径与最大翻转角度、现场净空高度与地面承重条件、通孔尺寸是否满足穿轴或穿缆需求、是否需接入产线MES系统、周边有无强电磁干扰源等实际约束。建议优先验证设备在目标工件最不利姿态下的动态稳定性与可达性。

九、日常维保注意事项
每500小时检查减速机油位并补充专用润滑脂；每2000小时清洁回转支承齿面并补涂防锈润滑剂；定期紧固电缆拖链固定点，检查导电铜刷磨损状态；季度校验锁紧机构响应时间与夹紧力保持性；雨季前对机身焊缝、螺栓连接处做防锈处理；避免冷却液、酸碱液直接接触电气箱体与编码器部位。

窄空间 C 型变位机不是参数堆砌的工业摆件，而是扎根产线、经得起焊花淬炼的实用工装。它不替代人的判断，但延伸人的能力；不追求炫技式创新，而专注解决真实焊接中的空间困局与效率瓶颈。徐州小树自动化持续深耕焊接工装本体技术，让每一次翻转都更稳，每一处焊缝都更准——智造升级，始于可靠的姿态。
